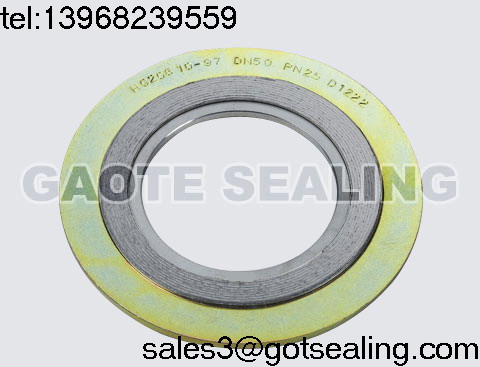

带内外环金属缠绕垫
GOT-401

简单介绍:GOT-400金属缠绕垫片由V形或W形不锈钢带和非金属填充料叠合，螺旋卷绕，始末端点焊而成。具有良好的压缩回弹性，适用于温度、压力交变剧烈的密封部位，是管道、阀门、泵、换热器、塔、人孔、手孔等法兰连接处的静密封元件。广泛应用于石化、机械、电力、冶金、造船、医药、原子能和宇航等部门。



产品标准：
我们能按照ANSI B 16.20，MSS SP-44，API 605，DIN，JIS，JPI，BS 1560，JG/T，GB/T，HG，SH等标准生产。或者由用户具体注明要求。如垫片用在换热器上且带有筋条时，请提供具体的图纸



垫片型式:


产品名称
 代号
 适用
 表示示例

基本型金属缠绕垫
 400 A
 榫槽面
 304/PTFE

带内环金属缠绕垫
 400 B
 凹凸面
 304 304/FG

带外环金属缠绕垫
 400 C
 突面
 304/ASB CS

带内外环金属缠绕垫
 400 D
 304 304/FG CS

换热器用金属缠绕垫
 400 T
 换热器
 304/FG 带1条筋

异型金属缠绕垫
 400 S
 异形
 椭圆形



如垫片用在换热器上，一般我们推荐带φ3.2mm的不锈钢丝内环，
窄带形式分：粘贴型, 包覆型

型式
 结构示意图
 材质

基本型

 内外环
碳钢
不锈钢
 填充料
柔性石墨
石棉
聚四氟乙烯
 金属带
不锈钢带

带内环


带外环


带内外环



材质选择：


钢带及内外环材质
 填充料 通用厚度 mm
名称 代号 名称 代号 适用温度 V形垫/环 W形垫/环
碳钢 CS 石棉 ASB 500 3.2/2.0

4.5/3.0 4.8/3.0
5.5/4.0
7.5/5.0
不锈钢 304(L),316(L) 石墨 FG
 650

蒙乃尔 Mon 四氟
 PTFE
 250

镍，钛 Ni，Ti 云母
 MICA
 950

因科镍 INC 陶瓷
 CER
 1000

哈氏，锆 HAST，ZIRC 非石棉
 NAF
 300




一般内环材质同钢带，以满足介质及工况要求为可。
外环材质同管道及相应设备外壳，碳钢外环较为经济。

具体订单，应注明具体的材质、所用标准、公称通径DN、压力等级PN，
或注明具体尺寸：
D1：内环内径；D2：内环外径；D3：外环内径；D4：外环外径
