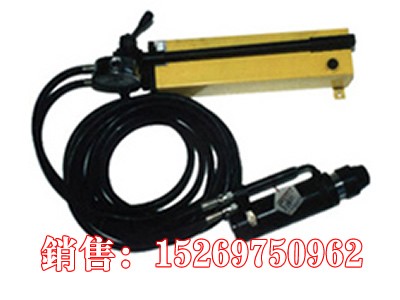

MSY-120/15手动锚索张拉机具
一 、用途
手动锚索张拉机具主要用于煤矿巷道锚索支护时张拉锚索并安装锚具，也可用于桥梁、隧道、高速公路等张拉预应力钢绞线。

二、主要型号有：
第一种  MSY-120/15型手动锚索张拉机具
用于张拉直径Φ15.24的预应力钢绞线或锚索，手动泵外调低压泄荷，工作可靠

第二种  MSY-180/15型手动锚索张拉机具

用于张拉直径Φ17.8的预应力钢绞线或锚索。

三 、组成：
由预应力张拉千斤顶、带单向阀的快速接头、高压油管、
动油泵等组成

三种规格张拉千斤顶：
       180kN、220kN、230kN供选择
适用于Φ15.24、Φ18.9、Φ21.6mm锚索

型号      MSY-120/15 MSY-180/15 MSY-180/18
最大工作压力  MPa 60          60              60
额定工作压力  MPa 58     52              52
承压面积  cm2  21.36       35.10           35.10
额定张拉力  kN 120      180             180
穿孔直径  Mm      Φ17.5    Φ21             Φ21
适用锚索（钢绞线）直径  mmΦ15.24  Φ17.8           Φ17.8
一次张拉行程  mm 150         150              150
高压油管内径  mm Φ6         Φ6              Φ6
手动油泵重量（含油） kg 12.5        12.5             12.5
张拉千斤顶重量（含油）kg 9.8     17.5             17.5
