1.概述

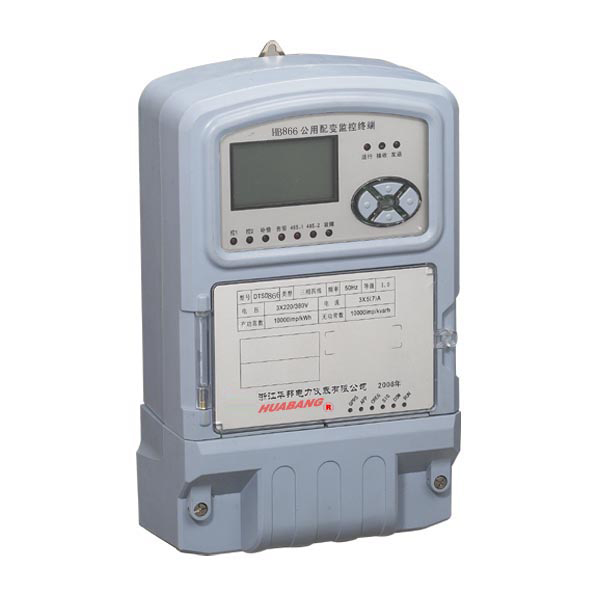

配电计量管理终端是以计算机应用技术、现代通信技术、电力自动控制技术为基础应用于电力工程的信息采集、处理和实时监控系统。集高精度多功能电能表（有功0.2s、无功2.0级)、预付费、远程实时监控、远程通断控制于一体。该系统核芯采用了微电子技术、计算机芯片技术、现代通讯技术等当今最先进的技术，支持GPRS/GSM/CSD/CDMA/电话线/网口等公用无线通讯网络技术，通过与电力负荷管理主站系统配合使用，可实现自动抄、电能质量管理、防窃电、异常告警等功能。是电力营销自动化系统中具有较高实用价值的终端产品，可广泛适用于配网变压器的监测与大用户预付费计量。
2.系统结构


3.主要特点和功能
■ 完全符合国家电网公司新颁布的《电力负荷管理系统功能规范》和《电力负荷管理系统通用技术条件》对终端的要求,完全实现《电力负荷管理系统数据传输规约—2004》。支持DL/T645-1997多功能电能表通信规约以及业内多种国内外表计协议。
■ CPU采用采用高性能16位数据微处理器，实时运算处理能力强。配有不掉电工作RAM和高性能CPU监控芯片。设备工作稳定可靠，在掉电的情况下也不会丢失数据。采用了页面管理技术，配有大容量FLASH存储器，可进行大批量数据存储，终端在未接到刷新命令前，无论断电与否均可保存数据。
■ 通信方式灵活：终端上有更多的独立串行总线,很容易外接多种功能模块,使终端具有更好的扩展性；可根据用户不同通信条件灵活配置成有线的RS485模式和无线的GSM、GPRS、CDMA、CSD、PSTN、ETHERNET等方式，具有速度快，工作电流小，抗干扰性强等优点，从而使得数据传输具有高可靠性。支持天线一体化，内置、外置方式可变。
■ 终端电磁兼容性能优良，能抵御高压尖峰脉冲、强磁场、强静电、雷击浪涌的干扰,且具有较强的温度自适应范围，各电路板模块采用软件看门狗和硬件看门狗电路相结合，增加复位的可靠性。终端运行安全可靠且易于维护。
■ 特配有独立电源模块，使用三相电源供电，在缺两相（三线四线模式）或一相（三相三线模式）均可正常工作。
■ 终端采用了高精度不掉电实时时钟模块，日计时精度≤±0.5秒（23±2℃）， 停电日计时误差≤±1.0s/d
■ 具有功能强大的组态功能，可通过服务器实现当地/远方修改设备参数，并支持终端软件的在线升级。
■ 采用先进的高速高精度数字采样技术，实现实时高速电能计算，特别是在负荷波动大、谐波含量高的运行状况下仍然能够保证采样和电能计量精度。有功计量精度等级达到0.2s,无功计量精度1.0s.
■ 脉冲量，遥信量的输入以及控制，告警输出均经光电隔离，具有很高的抗干扰及耐压性能。
■ 终端可由通讯口（RS485接口）直接或经过专用抄表模块读取终端的各项数据。支持两种以上电能表通信规约；增加支持多种规约，能够与多种表计通讯。
■ 终端具备很强的自检功能。
■ 密封式设计，PVC防水阻燃材料，壁挂式结构、体积轻巧、安装方便。
■ 丰富的硬件和软件组合与扩展能力，可满足将来电力低压监测要求。
■ 实现时段控、厂休控、保电控、购电控等四种闭环控制。
■ 实现声/光控告警、继电器告警、短信告警、语音告警等四种告警提示。
■ 实现主站遥控跳闸功能。
4.主要标准
终端产品的设计符合下列国家相关标准规定：
GB/T 17883-1999《0.2S级和0.5S级静止式交流有功电度表》
GB/T 17882-1999《2级和3级静止式交流无功电度表》
GB/T 17215-1998《1级和2级静止式交流有功电度表》
GB/T15284-2002 《多费率电能表》
DL/T 614-1997 《多功能电能表》
JJG596-1999 《电子式电能表检定规程》
DL/T 645-1997 《多功能电能表通讯规约》
GB/T 17442-1998 《1级和2级直接接入静止式交流有功电度表验收检验》
DL/T 533-93 无线电负荷控制双向终端技术条件
GB/T 17626.2-1998 静电放电抗扰度试验
GB/T 17626.3-1998 射频电磁场辐射抗扰度试验
GB/T 17626.4-1998 电快速瞬变脉冲群抗扰度试验
GB/T 17626.5-1999 浪涌（冲击）抗扰度试验
GB/T 17626.8-1998工频磁场抗扰度试验
GB/T 17626.11-1999 电压暂降、短时中断和电压变化抗扰度试验
GB/T 17626.12-1998 振荡波抗扰度试验
DL/T645-1997 多功能电能表通信规约
电力负荷管理系统功能规范（国家电网公司文件）
国家电网公司(2004年)电力负荷管理系统通用技术条件
电力负荷管理系统数据传输规约-2004(试行) （国家电网公司企业标准）
