上海谷明电气有限公司低压电抗器产品说明：
一、说明：

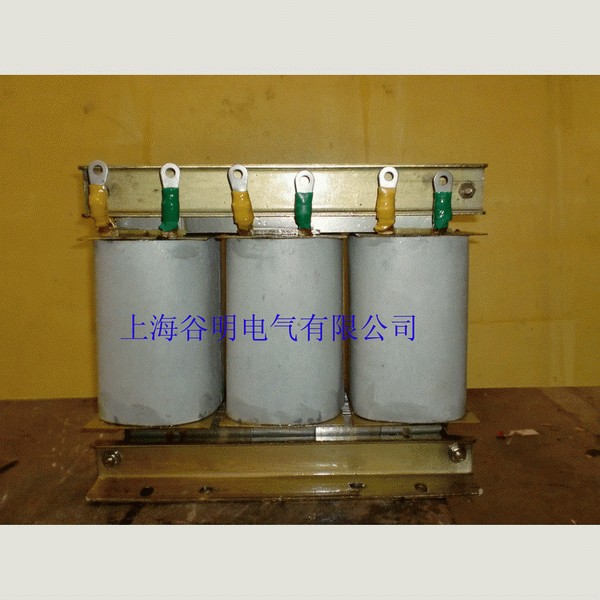

    上海谷明电气生产的谷明牌低压电抗器采用优质矽钢片和导线经先进的工艺精制而成，具有体积小、温升低、无噪声等特点。通常安装在变频器直流调速器的输入或输出端，可抵制变频器产生的谐波向电网传递，减少变频产生的谐波对其他元件的干扰，改善电网质量、提高功率因数并限制电网电压的异常波动和电网上的冲击电流、平抑波形、减少对变频器的影响。用在变频器直流调速器的输出端，限制变频器与电机连接电缆的容性充电电流钝化变频器的PWM波的电压上升率。提高功率因数补偿因数、改善电网质量、平抑波形，是变频与电机间重要元件之一。
二、结构特点：
1.该电抗器分为三相和单相两种，均为铁芯干式。
2.铁芯采用优质低损砂耗优质硅钢片，芯柱由多个气隙分成均匀小段，气隙采用环氧层压玻璃布板作间隔，以保证电抗气隙在运行过程中不发生变化。
3.线圈采用优质导线绕制，排列紧密且均匀，外表不包绝缘层，具有极佳的美感且有较好的散热性能。
4.电抗器的线圈和铁芯组装成一体后以过预烘→真空浸漆热烘固化→这一工艺流程，采用H级浸渍漆，使电抗器的线圈和铁芯牢固地结合在一起，不但大大减小了运行时的噪音，而且具有极高的耐热等级，可确保电抗器在高温下亦能安全地无噪音地运行。
5.电抗器芯柱部分紧固件采用无磁性材料，确保电抗器具有较高的品质因数和较低的温升，确保具有较好的滤波效果。
6.外露部件均采取了防腐蚀处理，引出端子采用镀锡铜管端子。
7.该电抗器与国内同类产品相比具有体积小、重量轻、外观美等优点，可与国外知名品牌相媲美。
三、使用环境条件：
1.海拔高度不超过2000米。
2.运行环境温度-25℃～+45℃，相对湿度不超过90%。
3.周围无有害气体，无易燃易爆物品。
4.周围环境有良好的通风条件，如装在柜内，应加装通风设备。
四、性能参数：
1.适用于任何品牌变频器
2.压降：分5V和9V两种
3.额定绝缘水平5KV/min.
4.电抗器各部位的温升限值：铁芯不超过85K，线圈温升不超过95K。
5.电抗器噪声不大于45dB
6.电抗器能在工频加谐波电流不大于1.35倍额定电流下期运行。
7.电抗值线性度：在1.8倍额定电流下的电抗值与额定电流下的电抗值之比不低于0.95.
8.三相电抗器的任意两相电抗值之差不大于±3%。
  外形及安装尺寸
规格型号 适配功率
（KW） 额定电流
（A） 压降 绝缘等极 外形尺寸 安装尺寸
（mm） 孔径
ACL-8 0.75(1.5) 8 4%/2% F,H 150*80*140 75*60 6
ACL-10 2.2 10 4%/2% F,H 150*80*140 75*60 6
ACL-10 3.7(4.0) 10 4%/2% F,H 150*80*140 75*60 6
ACL-15 5.5 15 4%/2% F,H 150*80*140 75*60 6
ACL-20 7.5 20 4%/2% F,H 200*120*170 100*75 6
ACL-30 11 30 4%/2% F,H 200*120*170 112*90 6
ACL-40 15 40 4%/2% F,H 200*120*170 112*90 6
ACL-50 18.5 50 4%/2% F,H 200*120*170 112*90 10
ACL-60 22 60 4%/2% F,H 200*120*170 112*90 10
ACL-80 30 80 4%/2% F,H 240*200*210 133*120 10
ACL-110 37 110 4%/2% F,H 240*200*210 133*120 10
ACL-120 45 120 4%/2% F,H 240*200*210 133*120 10
ACL-150 5
