上海谷明电气有限平衡电抗器产器说明：

一、用途

  谷明电气生产的谷明牌平衡电抗器适用于某些工业用的大功率电气设备（例如感应电炉），由于只能单相或两相工作，给电网带来严重的不平衡。若将平衡电抗器和并联电容器分别接入其他两相，电源所供给的三相电流就可以基本平衡，从而确保电网的安全运行。

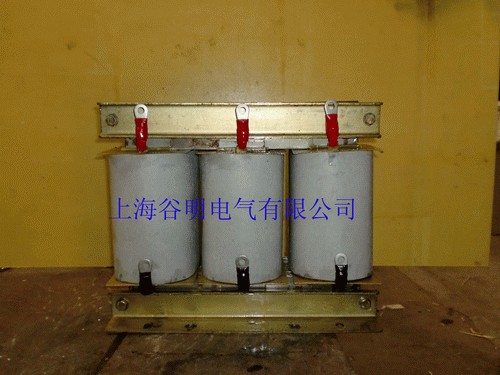

二、结构特点

1.该电抗器为单相结构，为铁心干式。

2.铁心采用优质低损耗冷轧取向硅钢片，芯柱由多个气隙分成均匀小段，气隙采用环氧层压玻璃布板作间隔，并采用高温高强粘接剂，以保证电抗气隙在运行过程中不发生变化。

3.线圈采用无氧铜线或铜箔绕制，排列紧密，层间及外表包F级绝缘件。

4.电抗器的线圈和铁芯组装成一体后经过预烘→真空浸漆→热烘固化这一工艺流程，采用F级浸渍漆。使电抗器的线圈和铁芯牢固地结合在一起，确保高温下运行时也无噪音。

5.电抗器主磁路内的紧固件均采用无磁性材料，确保电抗器具有较低的功耗和温升。

6.外露端子采用镀锡铜排或电缆端子，确保接触可靠；夹件等均作了镀锌或喷漆等防腐处理，确保不生锈。。

三、使用环境条件

1. 海拔高度：不超过2000米

2．运行环境温度：-25度～+45度，相对湿度：不超过90%

3. 周围无有害气体，无易燃易爆物品。

4. 周围环境应有良好的通风条件，如装在柜内，应加装通风设备。

四、性能参数

1.可用于380V～1000V系统。

2.额定绝缘水平3kV/min。

3.电抗器各部位的温升限值：铁芯温升不超过85K，线圈温升不超过95K。

4.电抗器噪音满足相应国际要求。

5.电抗器能在1.2倍额定电压下长期运行。

6.耐温等级F级。


五、平衡电抗器参数及外形尺寸

 下表列举了工频感应炉用的平衡电抗器的常用规格：

电抗器型号
 电炉额定

功率（kW）
 平衡电抗器   容量（kVA）
 外形尺寸           L×W×H(mm)
 安装尺寸            （mm）

HKDG-0.38-95
 120
 95
 550×400×700
 350×300,4-Φ12

HKDG-0.38-120
 150
 120
 550×400×730
 350×300,4-Φ12

HKDG-0.38-160
 200
 160
 600×400×750
 400×300,4-Φ12

HKDG-0.38-180
 230
 180
 600×400×800
 400×300,4-Φ12

HKDG-0.38-200
 250
 200
 600×400×850
 400×300,4-Φ12

HKDG-0.75-330
 420
 330
 700×400×850
 500×300,4-Φ14

HKDG-0.75-500
 750
 500
 750×450×1000
 550×350,4-Φ14

HKDG-1.0-800
 1000
 600
 750×500×1050
 550×400,4-Φ14
