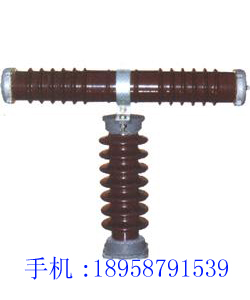

RW9-35/0.5A、RW10-35/0.5A、RWXO-35/0.5A高压限流熔断器

一、结构说明
熔断器由熔体管、瓷套、紧固法兰、棒形支柱绝缘子和接线端帽等组成。用压装的方法将两端的接线端帽和熔体管固定在瓷套内、然后用紧固法兰把瓷套固定在棒形支柱绝缘子上
熔体管采用含氧化硅较高的原料作灭弧介质，应用小直径的金属线做熔丝，当过载电流或短路电流通过熔体管时，熔丝立即熔断，电弧发生在几条并联的窄缝中，电弧中的金属蒸汽渗入石英砂中，被强烈去游离，迅速把电弧熄灭。所以，这种熔断器性能好，开断容量大。
二、安装与使用
1. 熔断器允许水平或垂直安装。
2. 熔体管的数据与线路的使用电压和额定电流不符时，不得接入线路使用。
3. 熔体管熔断后，用户可自行将接线端帽拆开，更换同样规格和性能要求的熔体管。
三、安装装使用
高压熔断器适用于输电线路及电力变压器短路及过载保护，是保护电力设备不受损害的最简单的一种电器。
高压熔断器用于海拔1000m以下，环境温度不高于+40℃，不低于-40℃。不适用于有燃烧、爆炸危险、剧烈振动、摆动冲击的场所及重污区。


常用熔断器型号:
RW3-10/100A；RW3-10/200A；HRW3-10/100A；HRW3-10/200A；RW10-10F/100A；RW10-10F/200A；HRW10-10F/100A；HRW10-10F/200A；RW11-10/100A；RW11-10/200A；HRW11-10/100A；HRW11-10/200A；RW5-10/100A；HRW5-10/200A；RW7-10/100A；HRW7-10/200A；RW5-35/100A；HRW5-35/100A；PRWG2-35/100A；HPRWG2-35/100A；RW9-35/0.5A；RW10-35/100A；RWXO-35/0.5A；
XRNP1-10/0.5A；XRNP1-10/1A； XRNP1-10/2A；XRNP1-10/3A ；XRNP1-10/3.15A ；XRNP1-12/0.5A；XRNP1-12/1A ；XRNP1-12/2A； XRNP1-12/3A ；XRNP1-12/3.15A；XRNP1-35(40.5)/1-3.15A；XRNT1-10/3.15-40A；XRNT1-12/3.15-40A；XRNT1-10/50-100A； XRNT1-12/50-100A；XRNT1-10(12)/125A； XRNT1-10(12/)160； XRNT1-10(12)/200A ；XRNT1-40.5/3.15-40A；XRNT1-35/3.15-40A
RN1-6(10)/2-25A；RN1-6(10)/30-75A； RN2-6(10)/0.5-20A；RN2-6(10)/30-100A；RN3-10/100-200A
