　　YCD-22型液压道岔捣固机-道岔捣固机

　　首先很感谢您能够浏览我们公司的产品，针对工人师傅的意见研发改进了很多的产品。主要以实用、经济、耐用为目的，捣固镐作为道床捣固的一种新型机械、具有震动，破碎等功能、产品选取进口汽油发动机，质保一年，连接体使用软硬两种连接方式，大大提升了坚固的特性，不易断，作业时间长，整体减震的效果明显，主营大型进口液压内燃捣固机、手持电动捣固镐、手持内燃捣固镐、软轴捣固机、破碎震动切换捣固镐、进口威客、眼镜蛇等产品、大大满足了适合各种工作场所的使用要求。改变了传统捣固镐易断、漏油、工作寿命短等问题。主要适用于煤矿、铁矿、金矿、普铁、高铁、地铁等场所。价格都是出厂价，最大的让利回馈客户，感谢这么多年来对本公司的支持，采购产品请根据需要选取型号。我公司设有专业的技术人员为您定制最适合您的产品，下面是产品说明：

　　YCD-22型液压道岔捣固机-道岔捣固机

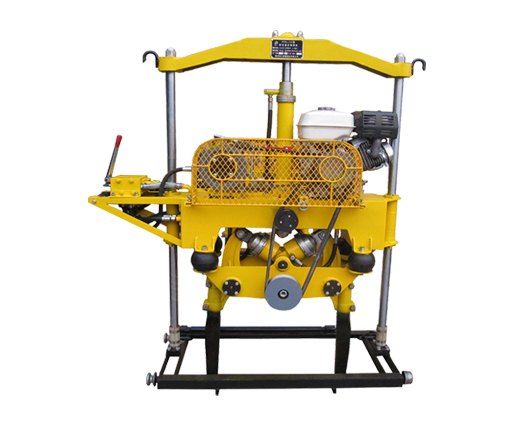

　　YCD-22型液压道岔捣固机适用于线路养修中最复杂和最困难的道岔区段的捣固作业。道岔转辙器部分、道岔连接部分、辙岔及护轨部分均能进行捣固作业。该机操作简便，重量轻，作业效率高、故障率低，可满足铁路道碴捣固作业的需要。

　　YCD-22型液压道岔捣固机-道岔捣固机

　　1、内燃机功率  6.6  kw(本田GX270)

　　2、振动频率  60～67Hz

　　3、激振力  22kN

　　4、工作系统油压力  4～5MPa

　　5、捣镐下插深度  枕下110mm±10mm

　　6、主机质量  300kg

　　7、外形尺寸  1200mm×520mm×1650mm

　　8、工作效率  240根/小时(在正常操作情况下)

　　YCD-22型液压道岔捣固机-道岔捣固机

　　基本结构：YCD-22型液压道岔捣固机由走行架和捣固装置两部分组成。捣固装置由油箱(含内燃机、齿轮泵、液压控制阀)、振架及捣镐组成。

　　油箱在升降缸的驱动下，带动振架，使捣镐插入道床或升起 捣镐经油缸驱动实现张或夹。

　　内燃机通过皮带驱动振架上的偏心铁使振轴旋转产生振动，通过捣镐的剧烈振动使道床的碴石变得密实。

　　捣固装置的组成：  1底架车、2捣固镐、3导柱、4镐靴、5振架、6偏心铁、7油箱、8发动机、9横梁、11升降缸、11油泵、12手动换向阀、13减振球、14夹实缸、

　　(本图仅供参考，以实物为准)

　　YCD-22型液压道岔捣固机-道岔捣固机

　　1.该机采用高性能、高品质的汽油机为动力，具有稳定的大马力输出、燃油消耗率低、重量轻、噪音低等特点，也可根据用户需要，采用电动机和柴油机为动力。

　　2.传动离合器采用离心式摩擦片结构，传递扭矩大，功率损失小，提高了传动效率。

　　3.振架采用外置偏心铁式，振架温升低，安全可靠。

　　4.振架由两个夹实油缸同时驱动一对捣镐，夹实力大，且最大限度的降低了整机高度。

　　YCD-22型液压道岔捣固机-道岔捣固机

　　1、作业前检查

　　1)检查各联结部位紧固件，如有脱落或松动应配齐和拧紧。

　　2)检查手压泵工作是否可靠，进出油阀是否关闭良好，如关

　　闭不严，不准上道。

　　3)检查发动机的燃油和润滑油及捣固机液压油是否符合装量标准。

　　4)启动内燃机，操作换向阀，做升、降、张、夹动作，试验油缸的动作是否灵活可靠，液压系统有无泄漏，确认整机工作作正常。

　　2、捣固作业

　　1)将走行架抬到轨道上，走行架与下道架用连板联接，推动捣固机上道，插好安全销。

　　2)启动内燃机，调试升降、横移、张夹，无异常后开始作业。

　　3)操纵换向阀进行捣固作业，操作顺序为：拨动下插→夹实→张开→提升→转移。

　　4)接到下道命令后，将捣镐张至最大并提升至最高点，关闭内燃机。

　　5)联结好走行架与下道架的连板。

　　6)推动捣固机至下道架最外端，落下捣镐，插入定位销

　　7)拆开走行架与下道架的连板，将走行架下道(不得侵限)。

　　YCD-22型液压道岔捣固机-道岔捣固机

　　我公司主要生产以下型号的捣固镐：

　　CD-2型小型液压道岔捣固机  、NCD-50型内燃捣固镐、

　　ND-4.2×4型内燃高频软轴捣固机  、

　　DG4.1型电动软轴捣固镐  、  DZG-350型电动捣固机  、

　　NCD-1内燃冲击式捣镐、

　　ND-3型内燃捣固镐、  ND-4.1内燃软轴捣固机  、

　　ND-4.2×2型软轴捣固机  、  ND-4.5内燃捣固镐  、  ND-4型内燃捣固镐  、

　　ND-5.0型内燃捣固镐  、  ND-35型内燃捣固镐  、

　　ND-40型内燃捣固镐  、  ND-4.2型手提式内燃捣固镐、  ND-5.4×4内燃软轴捣固机、

　　NRD-4型内燃软轴捣固机、  NSD-1型内燃手提捣固镐、

　　SND-23手持式内燃冲击捣固镐  、  PPSN55铁路捣固镐、  XYD2N新型液压捣固机、  XYD-2C型液压捣固机、  XYD-2型液压捣固镐  、

　　YCD-2液压道岔捣固机  、  NDG-4000内燃手提捣固镐  、YD―22型液压捣固机  、

　　ZCD-300型直动捣固镐  、汽油机式软轴高频单边捣固机
