  ZL渣浆泵

产品介绍：

ZJ系列渣浆泵包括ZJ型和ZJL型两种。ZJ型渣浆泵是单级、单吸、卧式、悬臂、离心式渣浆泵，流量范围为4-2500，扬程范围为9-130m
ZJL型渣浆泵是单级、单吸、离心式、立式渣浆泵，流量范围为10-500，扬程范围为2-50m。它们主要适用于有色和黑色选矿厂处理精矿和尾矿、火电厂除灰渣、选煤厂输送煤泥和重介选煤、海岸河道采沙作业输送沙浆等。其所能处理浆体的最大重量浓度为：灰浆45%，矿浆60%。根据用户需要可串联进行运行。

20          渣浆泵厂家

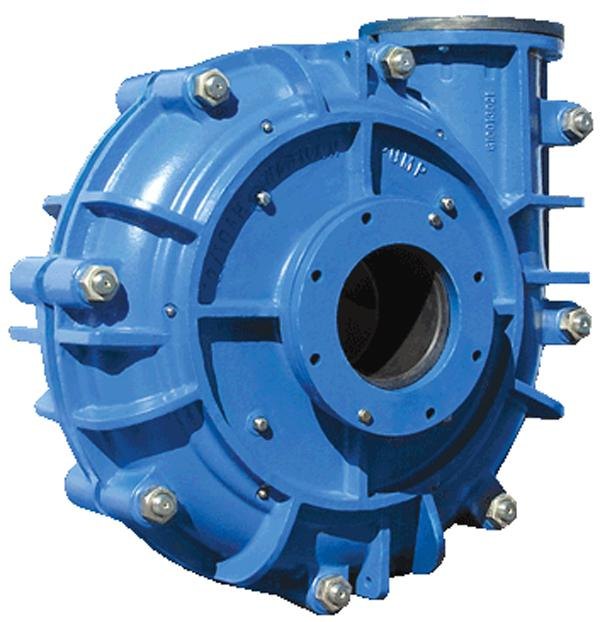

      AH型渣浆泵为悬臂、卧式双壳轴向吸入离心渣浆泵。泵的吐出口位置可根据需要按45℃间隔，旋转八个不同的角度安装使用。
        AHR型衬胶渣浆泵的泵体具有可更换的橡胶内衬，叶轮、护板、前后护套均采用耐磨耐腐橡胶，可以输送有腐蚀性浆体。
          传动型式：DC直联传动，CR平行皮带传动，ZVZ上下皮带传动，CV立式皮带传动等型式。

        举例如下：6/4D-AHR
        6：吸入口径；4：吐出口径；D：托架类型；AH：产品系列 R:衬胶

整机主要性能参数：

产品型号

1.5/1B-AHR

2/1.5B-AHR

3/2C-AHR

4/3C-AHR

4/3D-AHR

6/4D-AHR

允许配带最大功率(kw)

15

15

30

30

60

60

清　　水　　性　　能

流量Q

(m3/h)

10.8-25.2

25.2-54

36-75.6

79.2-180

144-324

(L/S)

3-7

7-15

10-21

22-50

40-90

扬程H(m)

7-52

5.5-41

13-39

5-34.5

12-45

转速n(r/min)

1400-3400

1000-2600

1300-2100

800-1800

800-1350

最高效率η(%)

35

50

55

59

65

汽蚀余量(NPSH)(m)

3.2

2.5-5

3-7

2.2-6

3-7

叶轮

叶片数

5
