泰州华业管道设备制造有限公司

一、概况：

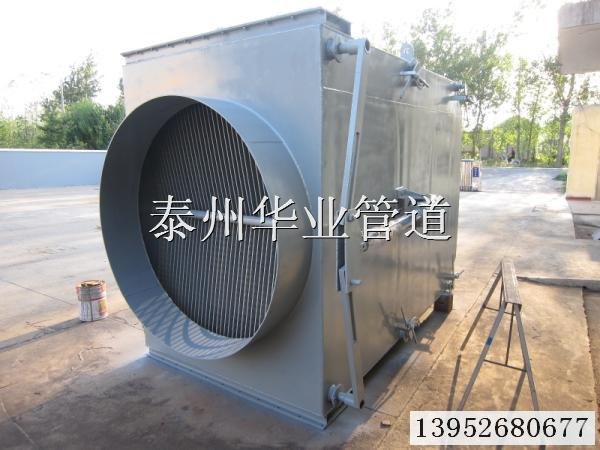

　　DMK系列电动木块分离器是74典道标准中手动木块的更新产品，分单翻门式及双翻门式两个系列。该产品采用电动推杆操作，减轻了劳动强度，操作灵活，主格栅不会产生卡死现象，避免了手动操作不当对人身的伤害。电动推杆装有外控行程开关，过载自动保护装置，达到控制推杆正常起停、保护推杆的作用。



一、木块分离器的作用：

　　木块分离器安装在中间贮仓式制粉系统中的磨煤机的出口管道上，主要用于分离混在煤粉中的木块及其它杂物，对提高制粉系统的经济性、安全性有一定的意义，是确保系统安全运行的重要设备之一。

　　该产品筛板的布置方式有水平式及倾斜式两种，水平筛板的分离器按74DD标准制作，编制规格共十种，见下表。筛板倾斜式分离器又称半自动木块分离器。筛网面积有所增大，增大了煤粉的通流面积，提高了木块的分离效率。

三、木块分离器技术参数：
1、标号：DD2009
公称通径：Dg600
DW×δ：620×6
R：310
H：1910
B：620
L1：850
L2：970
L3：300
h1：580
h2：1009
2、标号：DD2100
公称通径：Dg700
DW×δ：720×6
R：360
H：2004
B：720
L1：950
L2：1020
L3：300
h1：580
h2：904
3、标号：DD2101
公称通径：Dg800
DW×δ：820×6
R：410
H：2100
B：820
L1：1050
L2：1070
L3：300
h1：580
h2：1009
4、标号：DD2102
公称通径：Dg900
DW×δ：920×6
R：460
H：2200
B：920
L1：1150
L2：1070
L3：300
h1：580
h2：1112
5、标号：DD2103
公称通径：Dg1000
DW×δ：1020×6
R：510
H：2300
B：1020
L1：1250
L2：1270
L3：300
h1：580
h2：1214
6、标号：DD2104
公称通径：Dg1200
DW×δ：1220×8
R：610
H：2600
B：1220
L1：1450
L2：1632
L3：300
h1：630
h2：1460
7、标号：DD2105
公称通径：Dg1300
DW×δ：1320×8
R：660
H：2700
B：1320
L1：1550
L2：1732
L3：300
h1：630
h2：1560
8、标号：DD2106
公称通径：Dg1400
DW×δ：1420×8
R：710
H：2800
B：1420
L1：1650
L2：1832
L3：300
h1：630
h2：1660



9、标号：DD2107
公称通径：Dg1600
DW×δ：1620×8
R：810
H：3000
B：1620
L1：1850
L2：1932
L3：300
h1：630
h2：1860
10、标号：DD2108
公称通径：Dg1800
DW×δ：1820×8
R：910
H：3200
B：1820
L1：2050
L2：2043
L3：300
h1：630
h2：2060
