一.产品概述

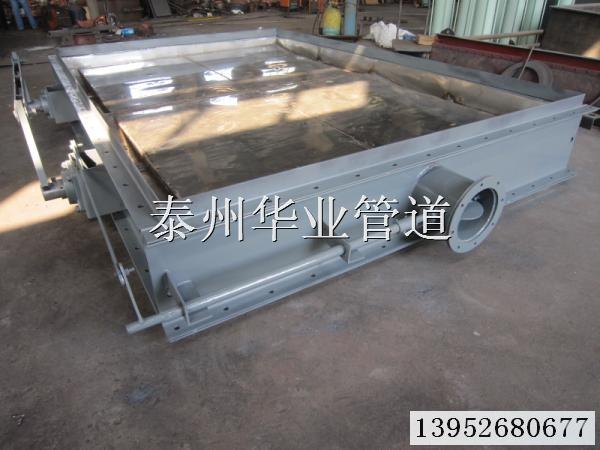

　　烟气脱硫双层百叶窗式挡板风门引进国外先进技术生产制作，用于烟气脱硫系统吸收塔进、出口或旁路烟道上，或用于烟气脱硝及烟气除尘系统中，风门通常采用百叶窗式双层挡板结构，关断时双层挡板之间通入密封，实现隔离关断烟气的作用。

　　二.性能特点

　　1.采用单轴驱动双百叶窗式挡板结构，双层叶片中间设计有导入密封空气的密封室，将高于烟气压力500Pa的密封空气通入挡板，使双层挡板之间形成密封空气隔离层，阻断烟气流的通过。

　　2.风门启闭时间≤60S(可根据用户要求选定)。

　　3.外部设计有连杆机构，使数个叶片同步开启或关闭。

　　4.双百叶窗式挡板门设计结构合理，叶片刚性好，运行稳定可靠，百叶窗式挡板叶片密封型式：弹性密封和气密封。

　　5.双挡板上设计安装有密封风入口阀，通入密封空气后，挡板门密封效率为100%。

　　6.驱动方式：气动或电动。

　　7.驱动装置通常采用直联式与风门连接安装。

　　8.电动装置采用机电一体化产品，具有力矩保护和限位装置并能远方控制操作，电动装置还具有手、电动切换功能以备安装调试、检修时使用。

　　9.风门与管道的连接方式：法兰密封焊连接或法兰螺栓连接。

　　10.密封风系统的密封风机和电加热器可由我方选型后成套提供。

　　三、技术参数

　　1.烟道截面：D(宽)×W(高)×L(厚)

　　2.适用介质：冷热烟气

　　3.设计耐温：≤300℃

　　4.设计压力：±8500Pa

　　5.烟气内外泄漏率：“0”

　　6.驱动方式：电动或气动

　　7.电源和控制要求：由用户选定。

　　四、供货范围

　　包括风门本体、密封风门入口阀、驱动装置(电动装置或气动装置)和其它附件，密封风机和电加热器可成套供货。

　　五、订货须知：

　　1、提供烟道接口尺寸及管道的安装位置(水平管道或立式管道)

　　2、烟气参数

　　3、启闭时间要求

　　4、连接方式：法兰平面对焊连接或法兰螺栓连接

　　5、防腐蚀材质要求(镍基合金或耐酸不锈钢)

　　6、操作方式：电动或气动(驱动装置品牌要求)

　　7、风门在管道中的用途及位置

　　8、订货前供方提供安装总图给需方确认。

　　六、说明

　　1、该风门因风道内含有二氧化硫易腐蚀，选用Q235外包316L材质进行设计制作，具有耐温耐腐蚀，使用寿命长等特点。

　　2、为了使风门门板在高温情况下不易变形，双层板之间设有加强筋，单层板厚度5mm，风门总厚度600mm。风门轴头、轴瓦、轴套、轴分别选用几种不同耐高温、耐磨、耐腐蚀材料制作。

　　3、电动装置和风门轴连为一体，无间隙，关闭后漏风率小于0.1%。

　　4、电动装置上设有多功能限位装置，开关到位准确无误。

　　5、配电柜内设有DCS接口，达到自动化运行效果。

　　6、具有调整、隔绝共用，调整灵活，隔绝性能好。

　　7、开关灵活、无卡涩现象，无内漏、外漏现象，轴封良好。

　　8、全自动化程度高，具有远程、近距离和手动操作功能。

　　9、制作工艺符合相关行业标准。

　　双百叶窗选型表：

　　1、型号：HD-D-LD2000-47001

　　规格：600×2000×2000

　　叶片数：2

　　面积：4 m2

　　重量：1890kg

　　2、型号：HD-D-LD2000-47002

　　规格：600×3000×3000

　　叶片数：3

　　面积：9 m2

　　重量：3300kg

　　3、型号：HD-D-LD2000-47003

　　规格：600×4000×3000

　　叶片数：4

　　面积：12 m2

　　重量：4200kg

　　4、型号：HD-D-LD2000-47004

　　规格：600×5000×4200

　　叶片数：5

　　面积：21m2

　　重量：6800kg

　　5、型号：HD-D-LD2000-47005

　　规格：600×6000×5000

　　叶片数：6

　　面积：30m2

　　重量：9700kg

　　6、型号：HD-D-LD2000-47006

　　规格：600×6000×6000

　　叶片数：6

　　面积：36m2

　　重量：11000kg

　　7、型号：HD-D-LD2000-47007

　　规格：600×7000×6000

　　叶片数：7

　　面积：42m2

　　重量：12500kg

　　8、型号：HD-D-LD2000-47008

　　规格：600×8000×6000

　　叶片数：8

　　面积：48m2

　　重量：14600kg

　　9、型号：HD-D-LD2000-47009

　　规格：600×9000×5400

　　叶片数：9

　　面积：48.6m2

　　重量：15000kg

　　10、型号：HD-D-LD2000-47010

　　规格：600×10000×6000

　　叶片数：10

　　面积：60 m2

　　重量：18000kg
