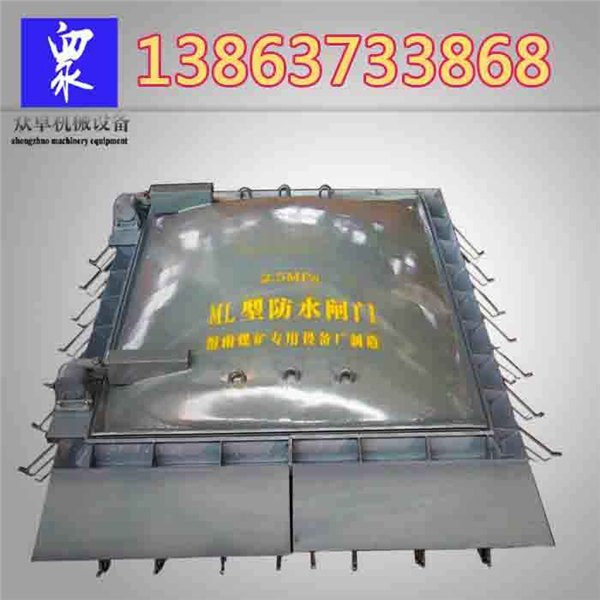

ML型薄壳防水闸门

矿用薄壳闸门，山西薄壳防水闸门，优质薄壳防水闸门供应

ML型薄壳防水闸门产品介绍

一、产品用途

用于水文地质条件复杂或有突水淹井危险的矿井中，在井底车场周围及其它需要防水的巷道中，以防水的突然浸入。

二、型号、规格、技术参数

薄壳防水闸门按硐口尺寸分为

1700×2320和2000×2320两大类；按开启方向分为左、右开启两种形式；按承压不同分为七个压力等级。即两种开启方向各有14种型号、规格，见下表：

压力等级名义承压(MPa)  型号规格图号

低压1.6

ML1.6/1.7×2.32 B87-371.11(12)

ML1.6/2.0×2.32 B87-371.13(14)

中压2.5

ML2.5/1.7×2.32 B87-371.21(22)

ML2.5/2.0×2.32 B87-371.23(24) 3.2

ML3.2/1.7×2.32 B87-371.31(32)

ML3.2/2.0×2.32 B87-371.33(34) 4.0

ML4.0/1.7×2.32 B87-371.41(42)

ML4.0/2.0×2.32 B87-371.43(44)

高压5.0

ML5.0/1.7×2.32 B87-371.51(52)

ML5.0/2.0×2.32 B87-371.53(54) 6.0

ML6.0/1.7×2.32 B87-371.61(62)

ML6.0/2.0×2.32 B87-371.63(64) 8.0

ML8.0/1.7×2.32 B87-371.71(72)

ML8.0/2.0×2.32 B87-371.73(74)

说明：图号中最后1位数字1、3表示左开，2、4表示右开。

型号示例：ML 1.6/1.7×2.32硐口净通过高度为2320mm硐口净通过宽度为1700mm 名义承压1.6MPa 加肋板的薄壳防水闸门

三、产品说明

本薄壳防水闸门为煤炭工业部武汉煤矿设计研究院设计，产品质量标准和检测标准严格执行MT258-91《ML型薄壳防水闸门》。

四、产品主要结构

1．门扇为加肋薄壳构件，壳板成型采用整板加热模压工艺。

2．门框为工字形组合框架构件。

3．拉紧方式采用楔形滑块楔紧。

4．门枢采用滚动轴承支撑。

5．密闭方式采用方截面橡胶条密封。
