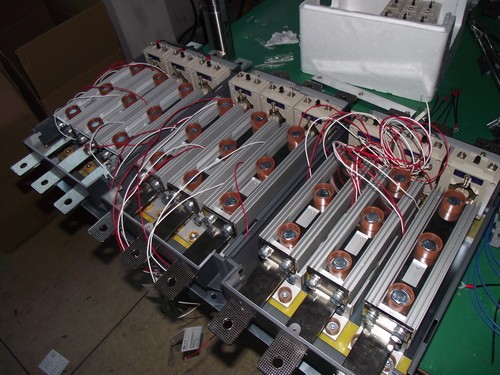

WZRC型微机智能汉显电机软起动器：

采用先进的单片微型计算机、半导体电力电子器件及现代控制技术的综合构成的电机新型起动、节能控制和运行保护的产品。除了优良的起动功能外，与其它同类产品相比较，本产品还具有良好的节能控制功能和完善的电机运行综合保护功能，可以确保电机及机械传动设备的安全和节能运行。

独特功能：

各项运行参数的显示均为中文显示，设置参数非常直观方便；

采用十六位单片机全自动监控，显示运行电流，累计运行时间，且不受停电影响；

多种起动模式以满足用户的各种需求：

停车方式：电压斜坡软停车，自由停车；

起动转矩电流、电压、时间可按负载不同灵活设定；

起动电流根据负载调整，减少起动损耗；

具有过流、三相电流不平衡、过载、缺相、相序多种保护功能；

故障自诊断；

标准的485通讯接口；

0~20mA模拟电流信号输出；

产品采用三进六出线，可靠性更高；

产品结构新颖、性能可靠、安装操作方便。

适用电机：鼠笼式三相异步电机。

额定工作电压：AC380V、660V、1140V。

额定工作电流：1600A、1200A、至30A等（也可根据客户的要求定做）。

二、面板所显示的各项中文参数功能说明：

电机运行累计：  0-9999小时；该计数值为历次运行的时间累计，并且不受停电的影响，计满9999小时后自动又回零开始。

起动时间:单位为秒；0.1-199.9秒

停车时间:单位为秒:0.1-199.9秒

1:过载电流：  单位为A；一般为电机铭牌额定电流的1.1倍左右。当电机在运行的时候（不包括起动过程电流），如果达到或超过该项数值，控制器将进行过载计时，当达到过载时间所设定的时间时，控制器将停止工作并产生过载报警信号提示。

2:过载时间：0.1-199.9秒；当电机电流超过过载电流的设定值时,如超过该设定时间，则产生过载报警。该时间具有反时限保护特性，即过载电流越大，保护时间就越短。

3:起动电压： 数值范围：40-90 %；起动时电压对应电源电压的40%-90%，用户可根据现场设备实际情况调整。

4:额定电流： 单位为A：电机铭牌的额定电流，当功能选择一项选择了节能运行功能时，控制器将参照该设定值进行计算和节能控制，即通过降低电机的运行电压来达到节电的目的，一旦负荷增加，控制器立即升高输出电压，以保证设备的正常工作。如只选择起动功能，则该项参数不使用。 5:起动限流：单位为A：当起动方式选择为“恒流”时，该电流值为起动过程中电机最大电流值。在该起动方式下，电机的起动时间取决于起动电流和设备的负荷及机械惯量。此时起动时间的设定值为最大保护时间，如果由于负载重原因导致在设定的时间内没有完成起动，将会停机并产生“起动超时”报警，如设备正常，可通过增大限流值和增加起动时间来解决，必须注意！该最大设定值不得超出“互感电流”设定值的二倍！当起动方式选择为“降压”时，该项参数值无效。

6:制动电流： 即用于频繁正，反转控制的场合和要求快速停车的情况，该电流为停车前电流的反相序电流，即反接制动电流，其制动时间为停车时间的设定值。在制动期间，如另一方向运转指令已给出，则控制器待停车时间到达后，立即转入起动。该项功能可减少电机频繁正，反转换向对电动机和传动设备的冲击和损害。7:互感电流： 单位为A：该项参数为生产厂家设定的机内互感器数据，用户不得随意修改。

8:起动方式： 降压：在该方式下，电机起动时从设定的“起动电压”一项中的低电压开始，按所设定的起动时间逐渐线性地提高输出电压，直到起动时间结束。

9:恒    流：  即恒电流起动方式，特别适用于较大机械惯量的设备，如鼓风机等，这种恒转矩的平滑起动可使设备和电机避免冲击，可大大延长设备的使用寿命。在该起动方式下，请正确设定好“起动限流”和作为保护使用的“起动时间”这两项参数。

10:参数修改： 禁止：在该状态下，所有参数只能观看，不能修改。

11:允许：在该状态下，所有参数都可以修改。当设备正常运行时，应设置为禁止，以防止数据被误修改。

12:功能选择：起动：即控制器工作在通常的电机的起动和运行的各项保护监测，适用于一般性的电机基本满负荷均衡工作情况。

13:节    能：即控制器除了具备以上的起动和保护功能以外，还可以在电机的运行过程中，根据电机的负荷状况，快速动态调节电机的输出电压，可达到比星/三角运行更好的节电效果，该方式适用于电机负荷经常变化，且很多时间设备工作在轻载或空载的情况下，用户可取得良好的经济效益。

14:相序保护：有效：即控制器每次通电将检测相序，如相序错误则报警。

 15:无效：即控制器无论输入正反相序都可以正常工作，可用于输入端正，反转接触器来控制电动机转向的使用方面。

三、面板操作说明：
 左边向上（∧）、向下（∨）键为参数选择键，用于选择各参数项目；中间键（复位）为复位键，用于报警后复位；右边向上（∧）、向下（∨）键为参数内容修改键，用于修改选中对应的参数项。

四、故障报警的屏幕内容显示说明：

 1:电动机过负荷报警：即电机电流已经超过过载电流所设定的保护电流值，且时间也超过过载时间所设定的延时值。该项报警在撤消运转指令后将自动复位！

2:输入相序错误报警：装置初次安装时电源相序错误。应更换输入电源相
