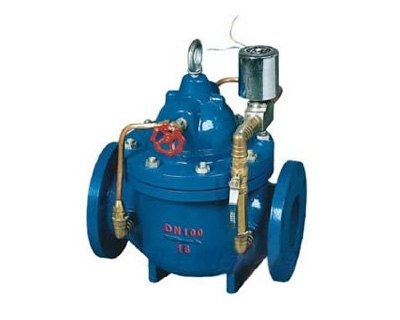

高压水力控制阀原理

  （1）停泵状态，阀板在出口端及隔膜上腔静压作用下全部关闭。

（2）水泵启动时，水压从旁通管传入下腔，主阀板及缓闭阀板在进口端及下腔水压作用下缓慢开启。

（3）在进水端压力作用下，阀板上升到最大开口状态，开口高度由流量决定。

（4）停泵瞬间，流量及压力突然降低，主阀板在重力作用下开始向下滑落。

（5）当流量接近于零时，主阀被关闭，主阀板上留有泄流孔以减弱水锤冲击力；主阀板上、下形成压力差，阀门出口水压从旁通管进入上腔推动膜片压板，使下腔水排入阀门进口，缓闭阀板开始缓闭。

（6）缓闭阀板完全关闭泄流孔，阀门回到停泵初始状态。
