在设计方面，有些设计者误认为上部构造梁板的实际预制长度与理论长度之差就是桥两端伸缩缝的宽度。就一孔20m长的简支梁桥为例，有些设计人员照本宣科，把两端各设一道缝宽2cm的伸缩缝。实际上按温差45℃设计，伸缩量按下式计算：△L=△Lt+△Ls+△Lc+△Ld+△ALe，△Ltf=△taL。式中：△Lt—温度变化产生的伸缩量；a—线膨胀系数，混凝土a=10×10-6，钢a=12×10-6；L—伸缩梁的长度；△Ls，△Lc—由于混凝土收缩和徐变影响而产生的收缩；△Ld—梁端转角产生的变形量；△Le—制造安装误差。膨胀系数n=10×10-6，干燥收缩度20×10-5，徐变系数ψ=2.0，预应力引起的平均轴向应力σ=6N/mm2，混凝土的弹性模量Eh=30000N/mm2，施加预应力后三个月的递减系数=0.4，则：△=45×10×10-6×20000=9mm，△L=20×aLβ=20×10×10-6×20000×0.4=1.6mm。△L=σ/EhψLβ=6/30000×2×20000×0.4=3.2mm。设梁端旋转水平变形△Ld=3mm。总伸缩量△L=9+1.6+3.2+3=16.8mm。按此计算，只在一端(若系坡桥只在高处一端)留一道缝宽2cm的伸缩缝即可，另一端桥面铺装与背墙连续，这样，既节约了资金，又减轻了跳车。合理预留伸缩缝宽度，可使其在夏季挤紧，到冬季温度降低时才会拉开，从而有效提高伸缩缝寿命，减小桥头跳车。据观察伸缩缝挤坏的很少，大部分是缝太宽，引起跳车，跳车越严重缝破坏的越快，形成恶性循环。另外混凝土还有相当高的抗压强度，只要挤压在规定范围内，对桥梁结构不会造成影响。由此可见在伸缩缝的设计中，采用安全系数较大的伸缩缝宽度，是完全有必要的。

结语

桥梁伸缩缝的破坏，对桥梁使用性能以及通车都会带来严重的影响，因此必须加强桥梁伸缩缝的优化设计，从伸缩缝类型、结构以及环境等相关因素进行强化设计，才能确保伸缩缝在今后的使用中，满足桥梁使用性能。

5型号编辑

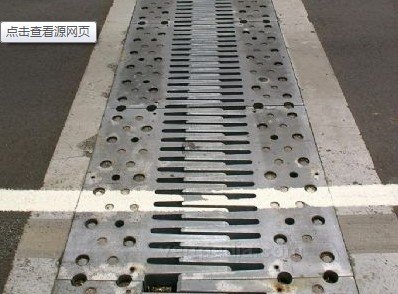

伸缩缝按照性能及安装方法可以分为：GQF-C型、GQF-Z型、GQF-L型、GQF-F型。其中GQF-MZL型数模式桥梁伸缩缝装置，是采用热轧整体成型的异型钢材设计的桥梁伸缩缝装置；GQF-C型、GQF-Z型、GQF-L型、GQF-F型伸缩缝装置适用于伸缩量80mm以下的的桥梁接缝；GQF-MZL型、GQF-160型、GQF-240型、GQF-320型等伸缩缝装置是由边梁、中梁、横梁和连动机构组成的模数式桥梁伸缩缝装置，适用于伸缩量80mm-1200mm的大中跨度桥梁。

6施工工序编辑

无论是水泥混凝土还是沥青混凝土路面，均应采用反开槽施工：预留槽口放样→切割伸缩缝预留槽→调整伸缩缝预埋钢筋→清除槽口杂物→安放伸缩装置→标高检查→锁定绑扎钢筋→支模→检查浇筑混凝土。

7控制要点编辑

1、梁板上的预埋钢筋如果位置不对或者是漏预埋了，则需要采用植筋的方法把钢筋补上。2、切割后要清理干净，链接锚固。3、钢筋焊接焊缝要够，焊接要牢固。4、混凝土的表面标高要正确，防止跳车。5、伸缩缝锚固牢靠，不松动，伸缩性能有效。6、混凝土的养护时间要够，不要因为养护时间不够而开放交通。
