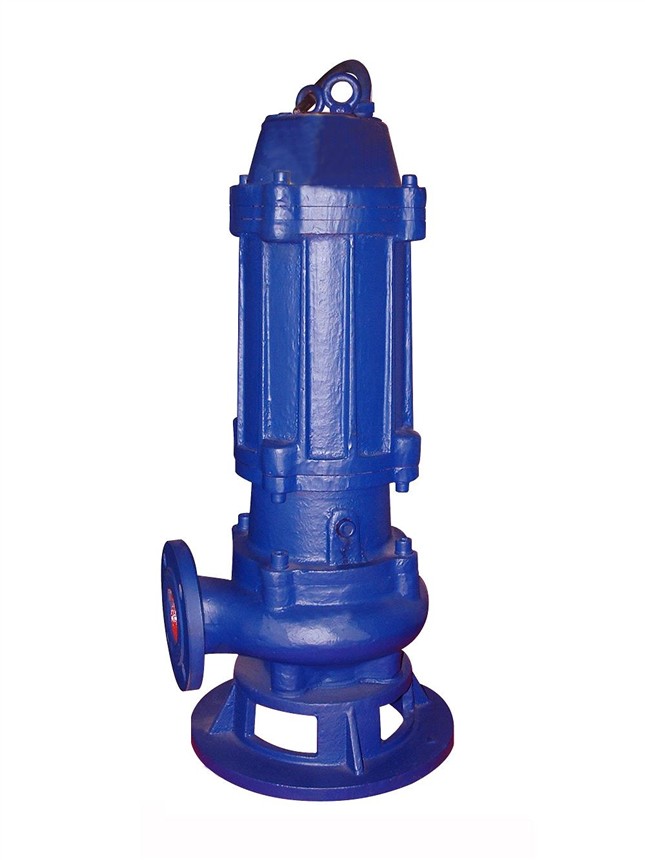

QW型无堵塞潜水排污泵，是引进国外高效节能无堵塞排污泵，组织本单位技术力量研制而成，各项性能标均达到或超过国内外同类产品技术，由于采用独特的单通道叶轮，动密封采用两组特殊材料的硬质合金机械密封装置、电机用油室隔开，具有无堵塞、经久耐用、型线准确、使用修方便、效率高、节能显著，是我国泵类更新换代的最新产品，深受用户欢迎。该泵有多种型号和不同的结构形式可供选用。

      QW型无堵塞潜水排污泵由电机与泵两部分组成，二者通过油隔离室及机械密封组件隔开，属机电一体化产品，电机与泵合用同一轴（转子）整个水泵长度短，结构紧凑。配备多种保护装置，使得泵运行可靠，其主部件作用如下：
信号线1：配备全保水泵控制柜，对泵实行全方位保护，包括漏水，断相、短路、过热、电机过载等项目.电机定子8：采用B级或F级绝缘。
漏水探头11：该元件装在油室内，当机械密封损坏后，水进入油室，探头可发出信号由控制系统对泵实施保护。
机械密封13：采用双道串联密封，选用新型硬质耐腐碳化钨材质，具有密封可靠、耐磨、寿命长等特点。
叶轮17：叶轮采用单流道或双道结构，具有很强的通过能力，能够通过大的物料及纤维垃圾，减少堵塞、缠绕的故障。
泵体15：与叶轮配用，使得泵具有高的效率。
密封环18：装在泵体口环处，当叶轮因运行而使口环处磨损，可更换密封环，以保证泵以最佳效率运行。



◆型号意义:



◆使用范围:

该系列无堵塞排污泵，适用于输送工业水和城市生活污水，它的最大优点是能输送含有固体颗粒和含有纤维材料的污水。除适用输送污水外，还适用作疏水泵、纸浆泵、过滤冲洗冷凝循环泵、灌溉用泵等。广泛应用于矿山、建筑工地、医院、宾馆、污水外理等场合。
