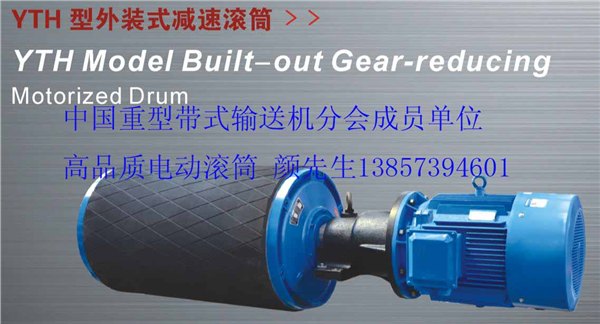

YTH型外装式减速滚筒

采用引进德国先进的电动滚筒生产技术，硬齿面行星齿轮传动、运行平稳、噪声低、承载能力强、功率范围大。可配置液力偶合器、逆止器、制动器，特别适用作各种恶劣环境下及有隔爆要求的大中型带式输送机的驱动的装置。YTH型外装式减速滚筒由滚筒体、驱动器及电机支架三部分（Ⅱ型无电机支架）。滚筒体主要包括滚筒壳体、支座及装在滚筒内的减速器组成。驱动器主要包括电动机、联轴器、液力偶合器、逆止器、制动器等部件。电机支架是用型钢焊接而成，用于安装电动机和护罩，用户也可按需要自行设计制造。

With the introduction of Germany advanced production technology of hardened roller， planetary gear transmission， stable running， low noise， strong bearing capacity， large power range. Configurable hydraulic coupling， backstop， brake， particularly suitable for various harsh environments and explosion-proof requirements of the large and medium-sized belt conveyer driving device. YTH type deceleration drum is composed of a roller body， drive and motor bracket part three ( type II without a motor bracket ). The drum body mainly comprises a roller casing， bearing and mounted on the drum reducer. Drive mainly comprises a motor， coupling， hydraulic coupler， backstop， such as brake parts. The motor frame is steel welded together， for mounting the motor and the shroud， users can also according to the needs of their own design and manufacture

YTH型外装式减速滚筒规格：

电滚筒直径（Diameter）：400 500 630 800 1000

滚筒带宽（Bandwidth）：500 650 800 1000 1200 1400

电机功率（Power）：2.2 3 4 5.5 7.5 11 15 18.5 22 30 37 45 55 75 90 110 132 160

带速Belt speed（m/s）： 0.32 0.4 0.5 0.63 0.8 1.0 1.25 1.6 2.0 2.5 3.15 4.0

TDY型油冷式电动滚筒

TDY型油冷式电动滚筒是我国目前广泛采用的普通型电动滚筒。滚筒电机由专业的电动滚筒电机厂配套，性能指标不低于同功率的我国Y系列电机的指标。

电动滚筒直径：320 400 500 630 800

电动滚筒带宽（B）：500 650 800 1000 1200 1400

电动滚筒功率（kw）：1.5 2.2 3 4 5.5 7.5 11 15 18.5 22 30 37

电动滚筒速度（m/s）：0.32 0.4 0.5 0.63 0.8 1.0 1.25 1.6 2.0 2.5 3.15 4.0 m/s

YT油浸式电动滚筒

YT油浸式电动滚筒是本厂按德国油浸电动滚筒专有技术生产的电动滚筒。参数、外形及安装尺寸与TDY型相同，但是TDY型电机采用油浸直接冷却，效率高，而且采用硬齿面行星齿轮传动，相比具有噪音低、使用寿命长、结构紧凑等有点，是本厂推荐选用的理想产品

电动滚筒直径： 630 800

电动滚筒带宽（B）：800 1000 1200 1400

电动滚筒功率（kw）：18.5 22 30 37  45  55

电动滚筒速度（m/s）：1.0 1.25 1.6 2.0 2.5 3.15 4.0 m/s

YD型油浸式电动滚筒

引进国外油浸电动滚筒专有技术设计、生产的目前国内最先进的电动滚筒。该产品电机采用油浸直接冷却，效率高、体积小，与国内同类产品相比，具有重量轻，噪音低、寿命长等优点，已广泛用于电子、食品、邮电、轻工、机场、港口等行业的自动流水线或物料输送线。同时本厂生产各种小型外装式电动滚筒。
