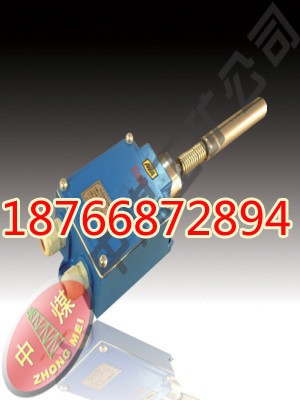

GEJ25/35(A)跑偏传感器
 联系人：秦杏杏
手机：18766872894
电话：0537-2359798           传真：0537-2167881
Q Q : 1075494066             旺旺：zhongmeipj18
一．GEJ25/35(A)跑偏传感器结构特点与工作原理
结构特征
        外壳采用球墨铸铁精密铸造,由盖板、壳体、轴辊、微动开关等组成。
盖板与壳体之间采用橡胶密封,壳体内装有微动开关,当皮带机正常运行时,轴辊为垂直位置,腔体内设有行程开关组件及接线端子组件,腔体两侧各设有一只电缆引入装置,允许引入电缆外径φ6～10,用于与外部设备的接线。
工作原理
       GEJ25/35(A)跑偏传感器分别安装于带式输送机机头部与机尾部两侧的机架上。传感器轴辊在正常状态下（无跑偏时）,轴辊与皮带边缘线正交（垂直）,两者间距离大约在5cm。当皮带因偏载而发生跑偏时,皮带与轴辊相互摩擦,并迫使轴辊发生偏移,当轴辊摆动角度≥25°时,第一级微动开关动作,发出预警信号,当轴辊摆动角≥35°时,第二级微动开关动作,切断皮带输送机控制回路停机或向监控站发出跑偏故障信号。当故障排除后,传感器轴辊自动又恢复到正常状态。
二．GEJ25/35(A)跑偏传感器用途与适用范围
        GEJ25/35（A）原型号:KGX-PI（II）,为矿用本质安全型电气设备,是根据煤矿井胶带下带式输送机跑偏的检测和保护的要求而进行设计的。为本公司KHP136-Z矿用隔爆兼本安型带式输送机综合保护控制箱配套使用。该产品功能完善,性能可靠,经济实用,适用于煤矿井下有瓦斯、煤尘爆炸危险的环境。
三．GEJ25/35(A)跑偏传感器的使用环境条件
1  周围环境温度：-10℃~+40℃；
2  海拔高度≤2000m；大气压力：80~106Kpa；
3  周围空气月平均相对湿度不大于95%（25℃）；
4  在有瓦斯和煤尘爆炸危险场所中；
5  在无破坏绝缘的气体或蒸气的环境中；
6  在无滴水及其它液体侵入的地方
7  无显著振动与冲击的地方；
8  污染等级为3级,安装类别为1类；
四. GEJ25/35(A)跑偏传感器型号及规格
G ：传感器      E：测量跑偏      J：角度            25/35 ：一二级动作角度
1.GEJ25/35(A)跑偏传感器的主要特点
2. 该传感器体积小,外壳坚固,密封性好,维修方便；
3. 传感器寿命长、可靠性高,动作灵敏,故障率低；
4 探杆采用辊式结构,有效的避免探杆与胶带间的摩擦；
5. 探杆具有纵向防冲击性能；
6.设有较大的探杆缓冲角,在触点动作后,可起到有效的保护,防止较大跑偏量时损坏传感器；
五. GEJ25/35(A)跑偏传感器的主要技术参数
1  防爆型式：矿用本质安全型,标志为：ExibI
2  外壳防护等级: IP54
3  触点容量：DC12V/0.5A
4  接触电阻：闭合接点的接触电阻不大于0.1Ω,振动、冲击和寿命后不大
       于0.2Ω
5  触点动作时轴辊摆动角度：第一级25°；第二级35°。
6  触杆的动作力： 20-100N；
7  轴辊摆动方向：任意方向（36
