直流屏简介
发表于：2007年4月12日 15时54分53秒来源：阅读(1)评论(5) 举报本文链接：http://user.qzone.qq.com/369684953/blog/10
直流屏简介
免维护直流电源屏，是我公司采用先进技术研制的新一代直流电源装置，主要用于电力系统中发电厂、水电站和各类变电所，作为断路器分、合闸及二次回路中的仪器、仪表、继电保护等直流设备和事故照明用电
一、产品概述

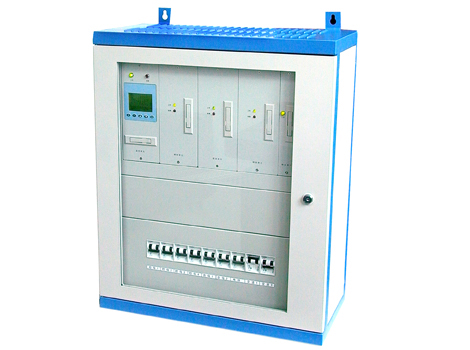

新一代智能高频开关壁挂电源是我公司专为小容量系统而设计。主要适用小型开关站、小型用户变电站、10KV以下开闭站。系统采用一体化设计思想，由整流模块、监控模块、降压单元、配电单元和电池安装箱构成；具有体积小、结构简单、独立构成系统等特点。监控模块采用LCD汉字菜单显示，对系统监控和电池智能化管理功能完善，具有与自动化系统连接四遥接口，提供PS485和RS232两种通讯接口选择，提供RTU、CDT、MODBUS三种通讯规约选择
二、功能特点
?适合构成26AH/220V、38AH/110V以下系统
?模块、监控单元和降压单元均采用带电插拔结构，安装、维护方便
?可安装3个2.0A/220V、4A/110V自然模块
?降压单元具有自动硅链降压功能，最大电流2A，冲击电流30A/0.5S
?监控器采用LCD显示，汉字菜单，汉字菜单，按键操作，可实现系统参数设置、系统工作参数显示、系统故障指示和系统校准
?监控器具有对电池自动管理的功能
?提供RS232和RS485两种通讯接口选择，提供RTU、CDT、MODBUS三种通讯规约选择，可与电站自动化系统连接
?监控器实现电池电压、控母电压、控母电流、电池充放电电流、模块状态检测
?配电单元提供2路交流输入（可选择一路PT供电）、电池输入、3路馈电输出
?PT供电时系统自动限制输出功率
发电厂和变电站中的电力操作电源又简称直流屏，作为控制负荷和动力负荷以及直流事故照明负荷等的电源。是电力系统控制、保护的基础。现代科学技术，尤其是计算机技术和通信技术的发展，使电力系统向着综合自动化、电站无人值守和网络化集中管理的方向发展，作为电力系统重要组成部分的直流屏系统也因此出现了更新和更高的要求,
从电源质量、可靠性到自动化程度都有待进一步提高。
本文结合高频开关技术、计算机技术和自动化技术，设计了一种无人值守或少人值守的直流屏。其监控系统具有"遥测、遥信、遥控、遥调"功能，并对系统设备进行集中管理，其具最先进的系统设备外还兼容传统的系统。新颖的设计不但适应旧式电厂、电站的改造，更适应于新建电厂、电站的建设应用，使整个电厂、电站易于实现电力系统综合自动化。
    下面就对系统的要求与以分析：
首先、系统要求直流屏绝对可靠。
其次、系统对直流屏的运行情况要清晰掌握。
其三、系统要求直流屏有较强的自我保护及设备运行不良情况的警示。
其四、系统要求对直流屏有较强的控制权。
针对上述情况：我们将其整理如右图。
其中：监控装置、双路互投、充电机控制、及充电机的选择是保证直流屏可靠的主要环节；
另外，监控装置的合理设计成能反应直流屏运行情况、及对电源故障的告警、并要求告知系统，并对系统发出的指令与以履行。
绝缘监测可以保护直流屏应外设或自系统接地而损坏自身设备或外部设备。蓄电池的配备及其合理选择可以保证系统在断电的情况下正常运作，并可避免直流屏本身的损坏可造成对系统供电的间断。
本系统不但成本低廉，产品可靠性极高，因为监控系统的合理设计可以对直流屏的运行的每一个环节都了如指掌。并使系统运行在最佳状态。
核心部件--充电机，
系统推荐使电力专用高频开关电源模块。其人性化的设计可使系统设计简单化，并且可靠性极佳，而且价格合理。
本产品具备四遥功能，能够与上位机实现通讯，通讯协议为MODBUS-RTU，硬件接口为RS485。能够为上位机提详细的直流屏运行情况。并可提供本远地警报功能，是相对完善直流屏的成套方案。其可以配微机绝缘监测单元以实现馈出支路的小电流绝缘监测，为那些需配备此装置的系统提供低成本的成套方案。
同时配接电池巡检单元可为每一节蓄电池提供电压监测，以尽早发现系统中蓄电池恶化，及早更换蓄电池，避免因蓄电池问题造成系统在断电情况下不能及时向外提供直流电源的灾难性后果。
在解决了开关器件性能的稳定性和高频开关耗损及传导和辐射干扰等一系列工艺和理论问题后，功率电源的高频化走向了市场，高频电源成为一种新兴的、在技术上和工艺上都已趋向成熟的新产品，与传统的相控电源、线性电源相比，具有明显的优势，极具市场竞争力。
?体积小、重量轻
?纹波低：< 0.3 %
?精度高：< 0.3 %
?噪音小：< 45 dB
?动态性能好：过程时间< 10 ms
?扩展性好：模块可并联使用
直流电源是一种成熟的高频电力综合电源，在结构上采用模块化，冗余设计为 n+1，根据实际运行情况，可由以下功能单元的全部或部分有机组合而成。
?中央监控单元
?高频整流单元
