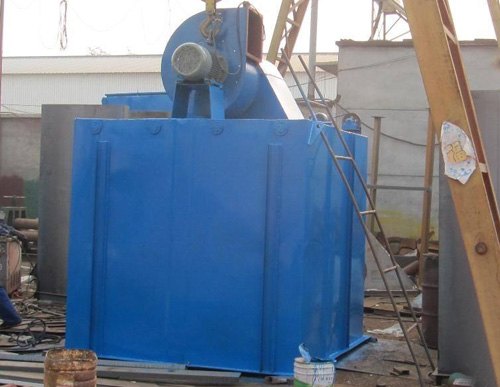

UF型单机除尘器结构 1.箱体：包括壳体、滤袋、检修门、花板。 2.出风系统：包括风机、风机配用电机及传动。 3.振打机构：包括振打减速电机、拨杆、连杆、振打轴等。 4.进气和排灰部分。可分为三种：UF（STD）型下接灰斗，主要用于库底及输送设备的扬尘点；UF（FB）型带有储灰箱，主要用于浓度不高的通风口气体净化；UF（FM）型下部为敞开式，花板法兰直接装在库、仓排气口，排气直接通过花板孔进入滤袋。清灰时粉尘直接从花板孔卸出进入库、仓等。 UF型单机袋式除尘器的工作原理 UF型单机布袋除尘器是含尘气体由进气口进入灰斗或通过花板孔两种方式进除尘滤袋。含尘气体透过除尘滤袋变为净气，进入箱体，再经箱体上部排放口，由风机排走。粉尘积附在除尘滤袋内表面且不断增加，使袋式除尘器的阻力不断上升，当阻力上升到约1500pa时，为了使袋式除尘器继续工作，需定期清除滤袋上的粉尘，具体清灰时，关闭顶上风机，启动摇动电机，由于摇动电机上偏心作用，带动连杆使摇动轴左右来回转动。除尘滤袋就呈波纹状态，使粉尘掉下，卸出待清灰完即停止摇动电机，重新启动风机，使袋式除尘器重新开始工作，上述动作是通过控制仪来自动控制完成的。随过滤时间的增加，滤袋内表面粘附的粉尘也不断增加，滤袋阻力随之上升，从而影响除尘效果，采用自控清灰机构进行定时摇振清灰或手控清灰机构，停机后自动摇振数十秒，使粘在滤袋内表面的粉尘抖落下来，粉尘落到灰斗，抽屉或直接落到输送皮带上。hbbyhb/bldjcc/bldjcc12.html
