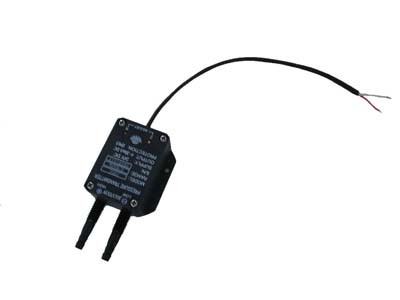

 s900风压变送器器
详细介绍:
一、   简介
S900型为风压传感器，选用高精度、高稳定性芯片，采用铝合金及应力隔离技术组装而成，经精密温度补偿、放大处理，转换成4～20mA标准信号，与二次仪表、工业计算机或集散系统联接，广泛用于锅炉负压、除尘器、石油、化工、暖通空调、治金、电厂的风道压力或差压/负压的测量，实现过程自动测量控制。芯片结构紧凑、坚固、便于安装；零点量程可以在外部调节；适用气体压力或差压测量。
二、特点
体积小，结构坚固，便于安装，量程可到200Pa。
三、技术指标
 项   目           技 术 参 数
 量    程           0-0.2～40KPa
 电    源           24VDC
 稳 定 性           <0.5%FS/RH
 输    出           4～20mA（二线制）
 防    护           IP65
 介    质          不导电无腐蚀或弱腐蚀性弱潮湿性气体
 调    整           零点和量程外部可调
 测量形式          正压/负压/差压
 工作温度          -20～85℃
 选 购 件          过滤器筒
   量程        精度        耐压
   ≤1KPa      1%          3X
   ＞1KPa     0.5%         3X
四、           结构和接口
外壳：铝，表面氧化黑处理
压力接口：φ8宝塔嘴
    HIGH为高压接口；LOW为低压接口
五、接线方式
红线： 正极
白线： 负极
参考下图：

六、 零点和满程调节

变送器的面板上有两个可调一字螺丝

其中：ZERO为零位调整
SPAN为满程调整（如果测量量程不变，不用再动）
注：量程＜1KPa的微差压变送器的摆放位置会对变送器的零点产生影响，可以在安装好后对零点进行调整。
