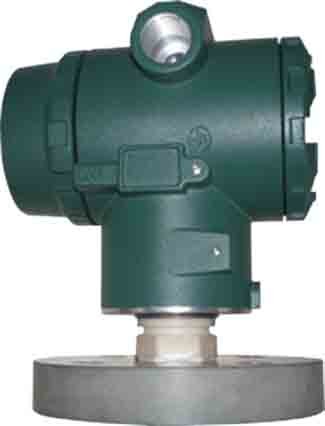

防腐压力变送器s600
详细介绍:

量程：0～80MPa  最优精度：0.1%
  1.      特点
合理的三腔隔离结构及防爆外壳可应用于恶劣的现场环境。
可选多种传感器芯片(扩散硅、陶瓷电容、钛-蓝宝石），最大限度
适应各种工况。
具备模拟和数字两种信号输出，符合Hart通讯协议。
比传统应用Hart协议的仪表体积更小，重量更轻。
直接安装于测量点，减少安装工时和费用。
电路具有反相保护功能，即使正负极反接也不会损坏变送器。
3 1/2  LCD显示。
2.  产品概述
S600是性价比最高的过程控制级压力变送器，是精密机械加工+温度补偿+信号处理技术的结晶。可直接安装于测量点，省去了引压管等辅助管阀件，降低了现场安装成本。
   通过数字技术的应用，建立了现场仪表与控制系统的通讯，提高了仪表的测量精度，并且可以根据现场的工况在一个很大范围内调整量程，这样即可大大减少库存备品备件的数量。
3.技术参数
项目 技术参数
供电电压 16~28VDC
输出信号 4~20mA或Hart数字输出
负载电阻 R=（U-5V）/0.02
连接电缆 屏蔽双绞线
综合精度 +0.1%FS
零点温漂 ≤0.2FS/℃（0~70℃范围）
过载 2倍
量程比 100：1（量程可调节范围之内）
介质温度 -20~85℃
环境温度 -38~85℃
耐震 20g（20—5000HZ）
灌冲液 硅油
外壳 压铸铝合金，表面环氧喷涂IP65
密封圈 氟橡胶
防爆等级 Dllct5
重量 1.4KG

4.七项优势技术的完美结合
1）  输出与通讯同时进行
S600通过Hart协议来通讯，使用了工业标准的Bell202频率漂移键控（FSK）技术。通过在4—20mA输出信号上选加一个高频信号来完成远程通讯。利用这一技术，可使输出与通讯同时进行而不损害回路的完整性。
2）  数据存贮（智能型）
组态数据存贮在变送器线路板上的非易失性EEPROM存贮器中。变送器断电数据仍能保存，因此变
送器—通电可立刻工作。
3）  线路板模块（智能型）
变送器的线路板块是一块采用专用集成电路（ASICS）和表面封装技术的线路板。线路块接收来自传感头的数字信号和修正系数后，对信号进行修正和线性化。线路板模块的输出部分将数字信号转换成一个模拟输出信号，并可通过专用软件与计算机或HART手操器通讯。
可选的LCD表头插入线路板上，可显示以压力工程单位或模块范围值百分比为单位的数字输出。LCD表头适用于标准变送器。
4）  数/模转换和信号传输（智能型）
过程变量以数字数据方式存贮，可进行精度修正和工程单位转换。经修正的数据然后被转换成一个模拟输出信号。
5）  组态软件功能
HART协议使用户很容易对S600智能型差压变送器进行组态，测试和具体设置。或者通过任意支持HART通讯协议的上位系统主机完成通讯。组态包括两个方面。
    第一，对变送器可操作参数的设置，包括：零点和量程设置点、线型或平方根输出、阻尼、工程单位选择；第二，可存入变送器的信息性数据，以识别变送器和对变送器作物理描述。这些数据包括:工位号、数字字符、描述号、信息、日期、一体化表头安装、法兰类型、法兰材料、排液/排气阀材料、O型环材料、远传装置信息 。
除了以上所讲的组态参数，S600智能型差压变送器的软件中包含许多非用户可修改信息：变送器类型，传感器极限，最小量程，灌充液，隔离膜片材料，膜头系列号，和变送器软件版本号。
6）  故障连续自检
S600智能型差压变送器可进行连续自检。如发现问题，变送器则激活用户可选的模拟输出报警。HART手操器可以查询变送器以确定问题所在。变送器向手操器输出特定信息，以便识别问题，并快速而易于检修。如果操作者确信是回路问题，变送器可根据要求提供特定输出，供回路测试使用。
7）  设置可进行微调
具体设置用于变送器首次设置和数字线路板维修时，它允许对传感器和模拟输出进行微调，以符合工厂压力标准。另外，特性化功能使用户避免意外或故意调整模拟输出设置点。
