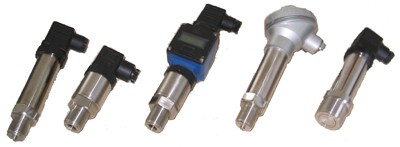

S500钢筒结构压力变送器
详细介绍:
   量程：-100～60MPa  常规精度：0.2%
   S500系列压力传感器采用可靠芯片与不锈钢结合，体积小巧、便于安装；适用气体、液体压力测量。广泛应用于各行业在需要严格控制安装空间的场合。
常用类型：
S500      钢筒结构小巧型
S502      钢筒结构普通型
S503      钢筒显示、开关（LED、LCD）型
S504      钢筒结构防水型
S505      钢筒齐平膜卫生型
S506      钢筒结构差压型
S507      钢筒结构航插型
S508      钢筒卡箍式卫生型
S509      钢筒结构隔爆型
1.      特点
小巧、易于安装在工业设备中，大大缩小主体设备尺寸。
传感器采用陶瓷技术或扩散硅技术，扩大了用户选择范围。
针对不同工况可选择多种型式的取压方式。
抗过载和抗冲击能力强。
2.      产品概述
S500系列压力变送器是全不锈钢焊接结构，零点量程现场可调。
S500设计出发点主要考虑的是应用在需要严格控制安装空间的场合，例如一些工业设备试验台，生产模拟装置。
3.技术参数
项目 技术参数
供电电压 13~36VDC
输出信号 4~20mA（两线制） 1~5V（三线制）
负载电阻 R≤1000欧
连接电缆 屏蔽电缆
精度等级 0.1、0.25、0.5级
耐震 ≤30HZ/mm
密封圈 氟橡胶
功耗 2mW
介质温度 -30~85℃
环境温度 -30~85℃
4.结构和接口
外壳：不锈钢
压力接口：M20×1.5；G1/2；ZG2/1；ZG1/4或约定要求


传感器代号
S500 钢筒结构小巧型
S501 钢筒结构普通型
S502 钢筒显示、开关（LED、LCD）型
S503 钢筒结构防水型
S504 钢筒齐平膜卫生型
S505 钢筒结构差压型
S506 钢筒结构潜水型
S507 钢筒结构航插型
S508 钢筒卡箍式卫生型
S509 钢筒隔爆型

代号 量程
A -100~0KPa
B 0~10KPa~100KPa
C 0~70KPa~350KPa
D 0~200KPa~700KPa
E 0~700KPa~3.5MPa
F 0~2.0MPa~7.0MPa
G 0~7.0MPa~60.0MPa
代号 输出信号
E 4~20mA
代号 精度等级
1 0.5%（默认）
2 0.25%
代号 压力连接
C M20×1.5外螺纹（默认）
D M12×1外螺纹
K M27×2外螺纹（齐平膜式卫生型）
H= 卡箍式卫生型（=2';3')
L= 远传法兰锁母（L=米）
DN 法兰式（25；50；80；100；150）
R= 订做（客户提供图纸）
代号 选项
SR 散热器（可用于120℃介质）
F 哈氏合金（防腐）
M1 现场数字表头（LED）
M2 现场数字表头（LCD)
M3 现场数字表头（开关）
5.选型表

  S500设备级压力变送器
        S501普通型
        S502数显型
        S503防水型
        S504卫生型

     过程连接材料
