广州市铱泰电子科技有限公司

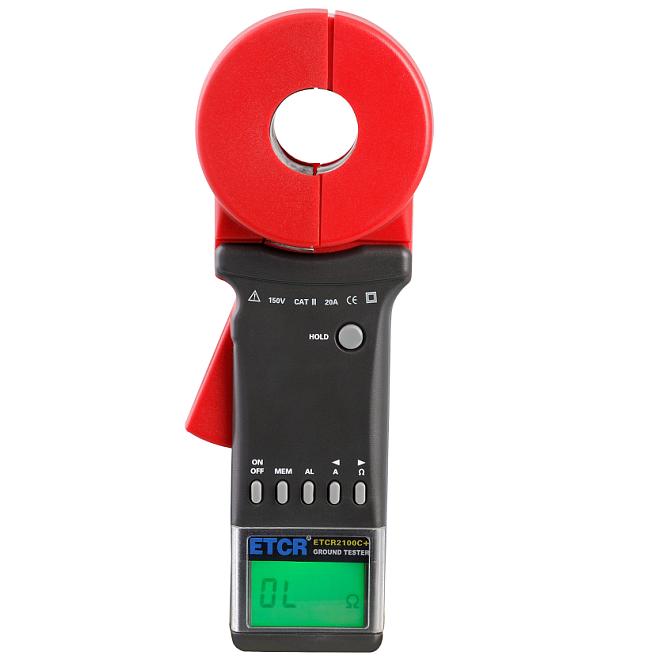

ETCR2100C+多功能型钳形接地电阻测试仪
专利证号：ZJ200620058986.9
执行标准：JJG1054－2009
防爆标志：ExiaⅡBT3
防爆合格证：CE082010

一．简介
    ETCR钳形接地电阻仪是我公司技术研发团队对技术品质的卓越追求，通过不断创新完善，对老款产品的彻底升级。其性能主要体现在：
   ◆ 突破开机长时间自检等待，开机立即进入测试。
   ◆ 突破继电器自检方式，淘汰继电器，采用最先进的算法及数字集成处理技术，完全智能化。
   ◆ 突破老款产品笨重的问题，更加符合手持仪表特性。
   ◆ 全新外观设计，面板6键操作，性能直通。
   ◆ 增加了声光报警功能，“嘟--嘟--嘟--”报警声。
   ◆ 增加了干扰信号识别、指示功能，“嘟--嘟--嘟--”提示音，NOISE符号闪烁
   ◆ 增加存储数据：99组。
   ◆ 电阻量程更宽：0.01Ω-1200Ω
   ◆ 漏电流检测分辨率更高：0.05mA
   ◆ 功耗更低：最大启动电流不超过50mA。
   ◆ 测试速度更快：0.5秒/次
   ◆ 提高了抗干扰能力和测试的稳定性。
    ETCR系列钳形接地电阻仪广泛应用于电力、电信、气象、油田、建筑及工业电气设备等的接地电阻测量、回路电阻测量。在测量有回路的接地系统时，不需断开接地引下线，不需辅助电极，安全快速。能测量出用传统方法无法测量的接地故障，能应用于传统方法无法测量的场合，因为ETCR系列钳形接地电阻仪测量的是接地体电阻和接地引线电阻的综合值。
    ETCR系列钳形接地电阻仪有长钳口及圆钳口之分，长钳口特别适宜于扁钢接地的场合。C型钳形接地电阻仪还能测量接地系统的泄漏电流和中性线电流。
二．技术规格
功    能 接地电阻测试、回路电阻测试、漏电流测试
电    源 6VDC（4节5号碱性干电池）
电阻量程 0.01-1200Ω
电流量程 0.00mA-20.0A
电阻分辨率 0.001Ω
电流分辨率 0.05mA
电阻最高精度 ±1%±0.01Ω
电流最高精度 ±2.5%±1mA
数据存储 99组
报警临界值设定范围 电阻：1-199Ω；电流：1-499mA
声光报警 “嘟--嘟--嘟--”报警声，报警符号闪烁
按AL键开启、关闭、设置
干扰信号识别功能 “嘟--嘟--嘟--”提示音，NOISE符号闪烁显示
工作温湿度 -20℃-55℃；20％RH-90％RH
液晶显示器 4位LCD数字显示，长宽47mm×28.5mm
钳口尺寸 长钳口65mm×32mm；圆钳口Φ32mm
钳口张开尺寸 长钳口28mm;圆钳口32mm
钳表质量 长钳口1160g;圆钳口1120g(含电池)
钳表尺寸 长钳口：长宽厚285mm×85mm×56mm
圆钳口：长宽厚260mm×90mm×66mm
防爆标志 Exia Ⅱ BT3
保护等级 双重绝缘
结构特点 钳形CT
换 档 全自动换档
外部磁场 ＜40A/m
外部电场 ＜1V/m
单次测量时间 0.5秒
电阻测量频率 ＞1KHz
被测电流频率 50/60Hz自动
电池电压低指示功能 当电池电压低于5.3V时，电池电压低符号显示
存储数据已满指示 存储数据已满99组，闪烁显示“MEM”符号
超量程指示 超量程指示“OLΩ”、“L0.01”或“OL A”
自动关机 开机约5分半钟仪表将自动关机
功  耗 开机启动、工作最大电流小于50mA，连续工作约30小时
