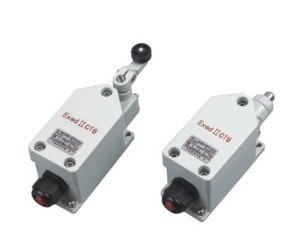

80771-11防爆行程开关
80771-11防爆行程开关
用途
  供交流50Hz，电压至550V，直流电压至500V的电路中作反应工作机械的行程，控制其运动方向或行程大小之用。

■结构简介
  行程开关由外壳（壳体，盖），传动头和隔爆型微动开关等组成。外壳为增安型结构，采用含镁量不大于0.5%的轻铝合金压铸而成，表面环氧粉末涂复，外形美观且具有耐冲击等优良性能。微动开关固定的壳体内，传动头装在壳体的上端随着杠杆的转动或顶杆的移动，从而实现开关触头的开或闭，盖与壳身之间设有密封圈，并用不锈钢螺钉紧固，可保证外壳的防护等级达到IP54。
  隔爆型微动开关，结构紧凑，可靠性强，体积小，通断能力和寿命指标高是具有先进水平的配套元件。

■技术数据
  行程开关额定绝缘电压为交流500伏，约定发热电流为10安，其余基本参数见表1和表2的规定。类别 额定工作电压（V） 额定工作电流（A） 电缆外径（mm） 防爆等级 防护等级 触头形式
常分 常分
交流AC 500 10 φ9～φ15.5 Ex ed.ⅡCT6 EExde.ⅡCT6 IP54 1 1
直流DC 500 0.12 1或or1
220 0.50 1或or1
24 7 1 1

型号 动作行程(mm) 超行程(mm) 差程(mm) 操作力(kg)
8077/1-20 ＜5(mm) ＞4(mm) ＜3(mm) ≯61.8
8077/1-11 ＜40° ＞30° ≤25° ≯13.7
