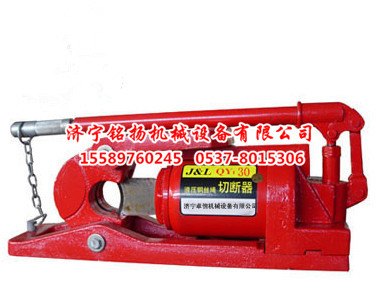

QY30液压钢丝绳切断机结构组成

QY30液压钢丝绳切断机由端座、座板活塞、活塞杆、端帽、动力、定刀座、油缸、外壳、泵体、揿手、0型密封圈、拉臂等另件组成，利用液压传动原理，上下撤动揿手，撤动油泵活塞驱动力向外伸出进行切割。 QY30液压钢丝绳切断机是一种切断器的专用工具。它减轻了切割钢丝绳切断器的劳动强度，并提高了工作效率，适用于船舶修造，工矿等部门。

QY30液压钢丝绳切断机是我厂设计制造的一种新产品，式样美观，结构先进，体积小，自重轻，使用可靠方便。

QY30液压钢丝绳切断机主要技术参数

名称 QX-30 QX-48 液压钢丝绳切断机

可切最大直径钢丝绳mm 30 48

活塞进程mm ≥38 ≥55

最大剪切力t 7.5 16

QY30液压钢丝绳切断机使用方法

  1、 切割前须检查各部分结构是否正常。

  2、 将需切断的钢丝绳切放入定刀座内，将位臂套住型拉臂前端之矩形凸台。

  3、 顺时针方向拧紧回油阀杆，然后将揿手上下揿动，动刀随活塞向外伸出进行切割钢丝绳，钢丝绳切断后，将回油阀杆逆时针方向旋松，动刀自行渐渐返回。

QY30液压钢丝绳切断机维护注意事项

  1、QY30液压钢丝绳切断机根据使用条件不同，工作环境温度在-5℃——-+45℃时用N15机械油，工作环境温度在-20℃——- -5℃时用合成锭子油滤后注入，须保持一定油量，否则达不到切割钢丝绳的目的。30kg道夹板 液压弯道器 立式扳道器

  2、QY30液压钢丝绳切断机不适用于有酸减或腐蚀气的工作场所使用。

  3、 使用过程中安放位置不得侧置，倒置。

  4、 本产品在使用过程中须根据使用情况作定期检查。

可能起故障的原因及消除方法

1、 动手柄动刀不前进   故 障 原 因 消 除 方 法

没有旋紧回油阀杆 旋紧回油阀杆

工作油粘度过大或没有工作油 调换或加入工作油

吸油钢球被污物塞住 清除污物

2、 揿动手柄动刀一进一退   故 障 原 因 消 除 方 法

进油钢球渗漏 修打凡尔线、换钢球

进油钢球处被污物塞住 消除污物

  3、渗油或漏油及其它   故 障 原 因 消 除 方 法

密封圈损坏或失效 调换新的

个别零件有轻微破裂小穿孔 检修和旋紧

螺纹连接处松动密封未压紧 清除污物 商易网

动刀主刃口过宽，引起作用力过大 用油石修复，刃口为0.3-0.4
