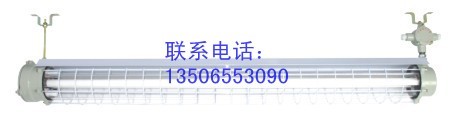

BPY系列隔爆型防爆荧光灯(塑料防护网)

产品名称 BPY隔爆型防爆荧光灯
简介
◆ 适用于爆炸性气体环境1区、2区；
◆ 适用于ⅡA、ⅡB级爆炸性气体环境；
◆ 适用于温度组别为T1~T6的环境；
◆ 配装T8双脚荧光灯管；
◆ 内装高性能电子镇流器；
◆ 适用于石油采炼、储存、化工、医药、军工及军事设施等爆炸性危险环境。
选型指南


注：1、灯具出厂时已配置光源，用户接入电源即可使用；
2、带应急装置时，安装方式仅吸顶式和吊杆式适用；
3、双管荧光灯应急照明时，仅一跟灯管点亮；
例：若需订购吸顶式安装的BPY隔爆型防爆荧光灯，配用光源为2跟36W荧光灯灯管、带应急装置，
则订货型号为"BPY-2 36J"
产品特点
◆ 铝合金压铸外壳，表面高压静电喷塑；
◆ 高强度钢化玻璃透明管；
◆ 不锈钢外露紧固件；
◆ 灯具设有格棚，增加灯具光效，有效减少眩光；
◆ 配用知名品牌荧光灯管，寿命长、光效高；
◆ 采用电子镇流器，功率因数高，COSΦ≥0.95；
◆ 模块化插装式设计，只须开端盖，抽出芯体即可更换灯管；
◆ 带应急装置的荧光灯在供电线路失电时，自动切换到应急照明状态；
◆ 应急装置内有特别设计的过充、过放保护电路；
◆ 钢管或电缆布线。
技术参数
执行标准：GB 3836.1、GB 3836.2、IEC60079
防爆标志ExdⅡBT6
额定电压：AC 220V
灯座规格：G13
配装光源：T8双脚荧光灯管(2 36W)
电池充电时间：≤24h
应急起动时间：≤0.3s
应急照明时间：60min
防护等级：IP65
防腐等级：WF1
引入口规格：G1/2"
适用电缆外径：φ6mm~φ10mm
安装及维护

◆ 引入装置的密封面应确保可靠压牢并将电缆夹紧；
◆ 与灯具配套的接线盒上多余不用的引入口请采用堵板和压紧螺母可靠密封，确保防爆性能和防护等级性能；
◆ 灯具投入使用前必须将内外接地牢固、可靠地接入用户现场接地系统；
◆ 安装及维护灯具时，严禁带电打开；
◆ 定期检查密封面，如发现其老化应及时更换。
故障分析与排除

故障现象 故障原因 处理方法
荧光灯正常应急时应急灯不工作 1、电池欠充电(如搁置时间过长)
2、电池组损坏
3、接线 动 1、重新充电
2、更换电池组
3、检查接线
关断正常照明灯，应急灯亮 灯开关设在应急控制器进线上 接线路图重新接线

外型及安装尺寸




序号 名称 备注 序号 名称 备注
1 BPY隔爆型防爆荧光灯 14 安装架
2 双头螺杆 M8  155mm 15 钢管 G1/2  230/430mm
3 荧光灯专用防爆接线盒 16 连接螺
4 防爆管接头 BGJ-G1/2C 17 钢管 G1/2  300/500mm
5 防爆挠性连接管 NGD-20  700 用户另配 18 吸盘 G1/2
6 弯杆 G11/4 19  钢管 G1/2  500mm
7 接头 20 应急装置
8 立杆G11/2 21 双头螺杆 M8  250mm
9 防爆活接头 BHJ-C (G11/4外G3/4外) 用户另配 22 钢管 G1/2  320mm
10 U型管夹 G11/2 用户另配 23 防爆活接头 BHJ-C(G3/4外G1/2外) 用户另配
11 管夹 G11/4 24 防爆活接头 BHJ-C(G3/4外G1/2内) 用户另配
12 立柱 G11/2 25 防爆活接头 BHJ-C(G1外G3/4外) 用户另配
13 固定板 用户另配
