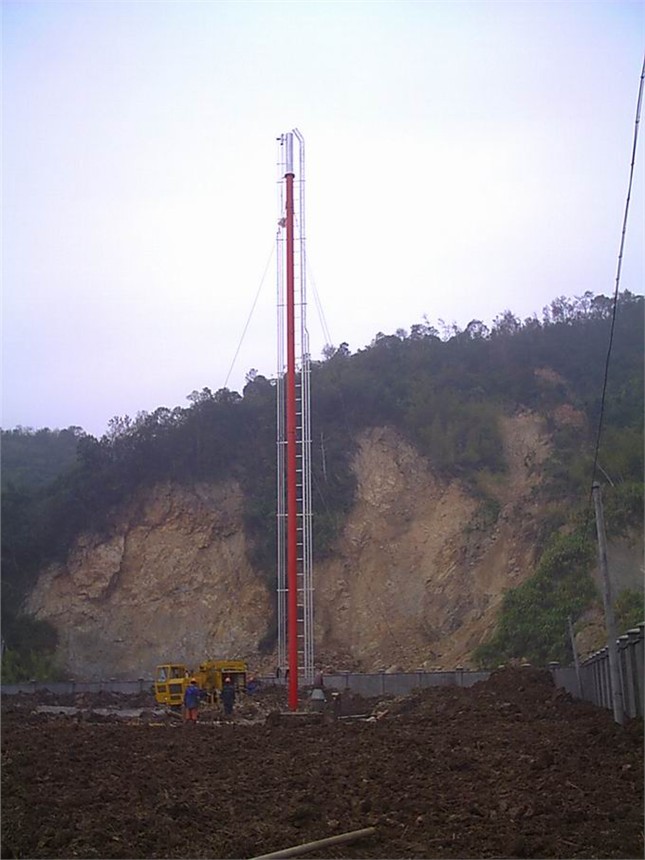

 SDQ-1型手动点火装置是一种简单易行的火炬点火方式，主要原理是在一定压力下，当气体燃烧时，火焰沿管道壁向上传燃。该点火装置采用便携式直流点火器进行点火，适用于工作现场无电源的火炬点火。

  一、主要技术参数

     1、管系承受压力      1.0  Mpa (max)

     2、点火器输出电压    2500V

     3、火花频率          14HZ

     4、点火器存贮能量    3J

   二、安装

     1、安装支架，保证支架与火炬筒体中线垂直。

     2、分别安装长明管、导火管、一、二级引火管，用U型螺栓固定在支架上，并保证各管中线与火炬筒体中线平行。

   三、操作说明

     1、打开总气源，保证压力在0.3 ~1.0 Mpa范围内。

     2、将直流便携式点火装置中的电咀，放在导火管内第一个喷嘴之上。点火器开始打火后，打开一级引火管气源，此时高压瓦斯气在导火管内被点燃，并逐级上升。此时点火器停止工作。

     3、打开二级引火管气源，导火管内火焰将逐级上升至顶部，此时打开长明管气源，引燃长明管，从而引燃主火炬。

     4、当主火炬点燃后，关闭一、二级引火管气源。此时长明管继续燃烧，以备火炬频繁点火之用。若不需要时，也可将长明管关闭。
