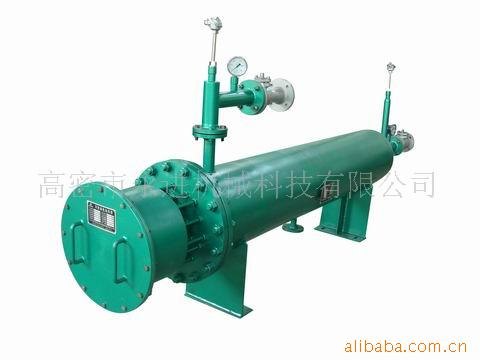

电加热导热油炉是将电加热器直接插入有机载体(导热油)中直接加热，并通过高温油泵进行液相循环将加热后的导热油输送到脱硫罐，再由脱硫罐出油口回到电热油炉加热，形成一个完整的循环加热系统。电加热导热油炉采用数显式温控仪控温，具有超温报警、低油位报警、超压力报警功能。油炉筒体设计压力0.5MPa，我公司导热油加热炉控温精度可达±1℃。

根据导热油电加热炉的工艺特征，选用高精度数显式程序温控仪，自动启动最佳工艺程序参数进行PID调节控温。由加热炉控制系统为闭环负馈系统，由热电偶检测的油温信号传递到PID稳定控制仪，驱动无触点控制器，在固定期内的输出占空比，以此来控制加热器的输出功率。具有：（1）超温报警，并自动切断加热电源。（2）断偶报警，并自动切断加热电源。（3）超压力报警，并自动切断加热电源。

主要功能 ：导热油炉系统采用智能全自动控制、自动温度显示、恒温保护、超温报警。加热温度控制在±1℃，

a、有常规的电气保护，如短路保护等；

b、监测过程温度并带报警输出。

c、控制算法采用模糊控制理论，PID参数整定可自动完成。

d、有一套独立于温度控制的超温报警系统，当加热器内部超过设定值时，它将不可自动复位地关闭电加热器，并输出一个触点信号。

ｅ、可提供数个联锁接口，以便和其它设备联锁（如泵、流量开关等）确保加热器加热时有一定流量的介质在流动，保证系统的安全。

f、控制系统可以向DCS系统提供加热器处于运行、超温、停止、温度信号、互锁状态等信号；

性能特点

  有机热载体电加热器能在较低的运行压力下获得较高的工作温度，可进行稳定的加热和设定温度下的温度调节，在各个等级的负荷下，热效率能保持最佳水平。经换热后的热载体仍返回加热器内重新进行升温，无废热排出，具有完备的进行控制和安全检测的装置。

适用范围

有机热载体电加热器作为低压高温的热源，被广泛应用于化工、纺织、印染、塑料、橡胶、油脂涂装、木材造纸、食品等工业生产中，是工业生产中所需200—320℃热源的理想设备，无污染排放，操控简单，运行费用低，节能环保，是燃煤热载体炉的更新替代产品。

工作原理

  被加热介质（冷态）经进口管入分流室，使介质沿器体内壁四周流入加热室，通过集束排布的电加热元件的缝隙，介质被加热升温，汇合流入混流室，以均匀的温度从出口管中流出。电加热器混流室处装有测温传感器采集温度信号传至电气控制系统，经温度调节仪控制一次回路电器元件实现自动控温。电加热器在发热元件超温后，保护装置会自动切断电源，同时控制柜发出声光报警信号。
