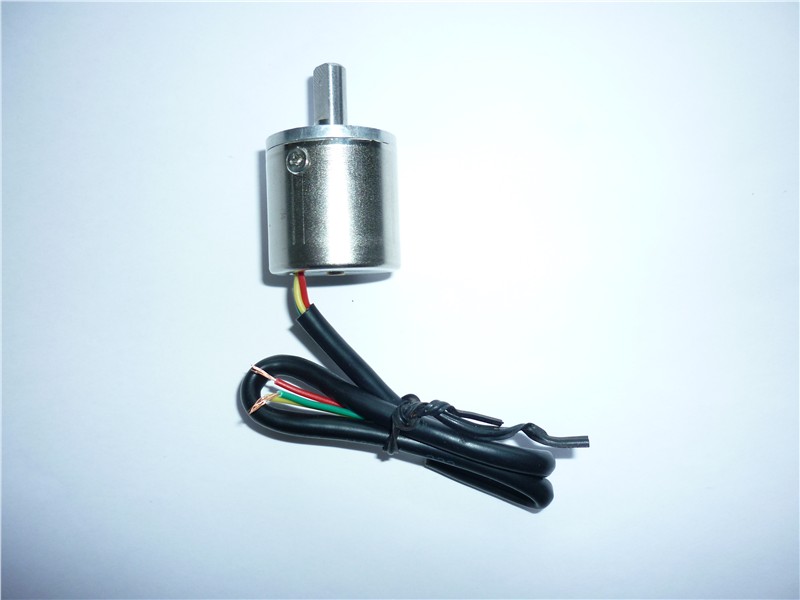

 无 接 触 角 度 传 感 器
特点:
1. 无接触磁阻效应技术, 360°范围角度检测;
2. 45°、90°、180°、360°等角度检测,可根据客户要求设定检测角度;
3. 10Bit或12Bit分辨率;
4. 输出：A 模拟线性:0.5 — 4.5V,  0 —5.0V,  0 — 10V;
         I 同步串行数字输出  SSI
5. 无接触,可靠性高,寿命长,适应油污粉尘等恶劣环境工作;
6. 采用轴承结构,起动力矩极小.
主要技术指标:
工作电压    5.0V+/-0.5V (A)    10.0V  --  +24.0V  (B)
检测角度    90°、180°、360°等角度检测,可根据客户要求设定检测角度范围
输出
信号 A 模拟线性 0 --- 5.0V, 0.5--- 4.5V   0—10V,  (4mA---20mA)
I同步串行 SSI
分 辨 率 0.1%/FS 0.1%/FS
采样速率     10KHz,   2KHz
最大转速    600rpm
工作温度 -40℃ --- +85℃/ -40℃ --- +125℃
型号说明:   MTA23A - ***A
MT A 23 A,I *** A,B
敏通 磁敏角度传感器 外形尺寸 A:模拟线性输出
I:  SSI 角度检测范围 A: +5.0V
B:+10.0—24.0V
外形尺寸:
引出线说明：AWG26三芯屏蔽电缆线: 红色--- Vcc;
绿色---GND ; 黄色 --- 信号输出
安装说明: 1. 根据检测要求选定无接触角度传感器;
2. 根据角度传感器参考零位,用M3圆头螺钉可靠固定;
  3. 正确联接电线即可输出所需角度信号..
应用:
  磁敏无触点角度传感器,广泛应用于工业自动化设备、工程机械、纺织机械、造纸印刷机械、石化设备、国防工业等自动控制设备的水平和旋转角度的测量,也适用于拉丝机等作张力传感器.
1. 旋转角度位置、方向的检测;
2. 阀门角度检测控制系统;
3. 拉丝机,纺织机械,造纸机械张力控制;
4. 伺服电机检测控制系统
5. 控制面板旋钮无接触电位器
6. 代替普通电位器.
