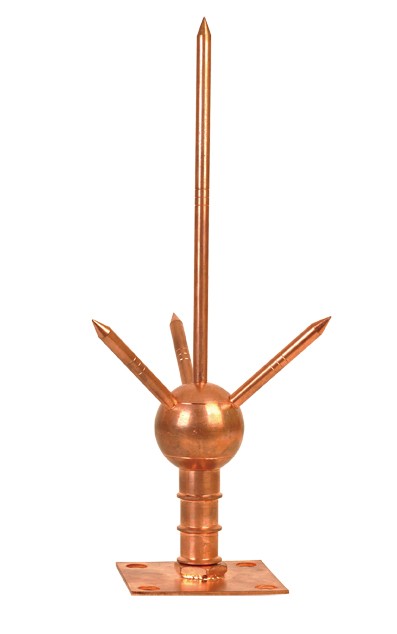

LZZ-2优化避雷针


LZZ-2优化避雷针
产品说明书
1、 概述

   LZZ-2优化避雷针是一种防直接雷击的新型外部防雷装置，是现代防

雷技术领域的一项重要创新。

  该产品具有引雷入地的功能，还能起到降低雷电流幅值，延长放电时间

使陡度减小的作用，从而能有效地削弱地电位反击和二次雷击效应所造成

的危害。因此，本产品能为当今信息技术、网络技术、微电子技术及弱电

设备提供可靠的雷电安全保障。

 本产品设计先进、结构新颖、轻巧、安装方便，对建筑物具有装饰作用。

适用于建筑、构筑、广播、通讯、气象、石化、库储及其他主要场所，预

防直接雷击。

2、  工作原理

  当LZZ-2优化避雷针受雷击时，由接闪器接闪，通过气隙放电，限流

阻抗，将雷电流幅值、陡度减小。从而能有效地削弱地电位反击和二次雷

击效应所造成的危害。

3、  技术指标

型   号 雷电流等级（KA） 陡度
衰减
倍率 激发器直径(mm) 限流阻抗总阻值（Ω） 地阻
要求
（Ω） 抗风
强度
（m/s） 保护范围 保护
对象
LZZ-2 ≤200 ≥25 D82*100 ≤5 ≤10 40 按GB50057-91 “滚球法”计算 通讯、广播、仓储


4、  使用和维护

   4.1安装方法

    1、将避雷针置于准备好的基座上（要求安装基准面平行于地面），对准

安装孔用螺栓将底座与基座边接在一起

  2、将接闪器装入球体顶端螺柱上，螺纹必须旋合到位，并旋紧。

  3、检查接闪器是否歪斜，基有歪斜，在安装基准面和底座之间垫调整衬

垫予以纠正。

  4、将底坐与避雷地的引下线焊在一起。

 4.2注意事项

    为了避免雷击时在限流阻抗上引起的高电压对附近被保护物造成反击

事故，要求在限流阻抗链附近不得安置被保护物。
