长沙锋华电子有限公司

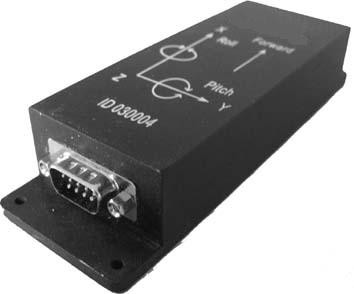

HF-30系列高精度数字三轴罗盘www.fhsensor.com是一款高集成的姿态测量产品，片上集成三轴磁阻传感器及两轴倾角传感器。HF-30系列采用固态捷联方式对姿态进行实时的测量，其倾斜角测量范围为±50o，测量精度高，采用NMEA0183作为输出协议，并提供RS232和RS485两种接口。

?  高响应率          固态链接,更新速率快,工作稳定可靠
?  单电源供电        标准12V(7-14V)未稳压电源输入,5V稳压电源输入
?  小体积            外壳防水无磁,尺寸46*139*27mm,电路板尺寸33*111*19mm
?  高精度和分辨率    航向精度水平0.5 o ,俯仰/横滚精度0.1 o
?  自定义设定        用户可自定义输出格式,速率,波特率以及报警值和磁偏角等

应用：  船舶导航，地质钻探，无人机导向，GPS应用，   卫星定位，激光测距。

电气参数
供电电压：（单电源供电）12V；
工作电流：50mA；
传感参数(方位角)
分辨率：（室温）    0.1o
精度：（室温水平状态）0.5o
    （顶角<20 o）   1o
    （顶角>20 o）   2o
重复性：（室温）±0.5o
传感参数(倾斜角)
测量范围：（室温）±50o
分辨率：（室温）0.1o
精度：（室温）±0.1 o
重复性：室温）±0.1 o
电子参数
波特率  ：默认19200(1200~19200可选)BPS
响应频率：最高20Hz（用户可调）
物理参数
工作温度：-40~85℃
接口形式：DB9
外形大小：铝制外壳  46*139*27mm
电路板  33*111*19mm
