1.概述

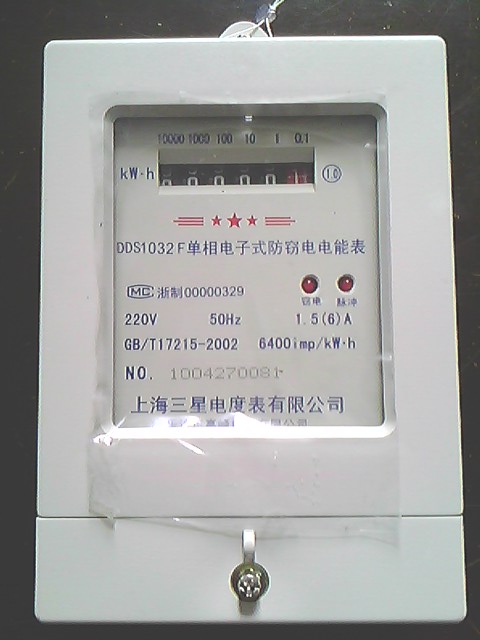

DDS1032型单相电子式防窃电电表（下称电表）采用美国ADI公司的单相电能计量芯片ADE7751和先进的SMT及波峰焊接工艺，根据用户实际用电状况所设计、制造的新型仪表。本仪表符合GB/T17215.321-2008 《1和2级静止式交流有功电度表》及IEC1036-1996国际标准的全部技术要求。具有良好的抗电磁干扰、低自耗节电、高精度、防窃电、高过载、长寿命的特点。

2.规格和主要技术参数
2.1型号规格

型号          DDS1032
准确度等级 1级或2级
参比电压 Un 220V AC  50/60HZ
额定电流 Ib 2.5(10)A  5(20)A  10(40)A  20(80)A
仪表常数 imp/kWh   6400  3200  1600  800
显示方式             LCD显示或计度器显示


2.2 基本误差限
负载电流     功率因素    基本误差限（%）
            1级       2级
0.05Ib     1.0           ±1.5      ±2.5
0.1Ib-Imax  1.0           ±1.0      ±2.0

0.1Ib   0.5(感性)
          0.8(容性)   ±1.5     ±2.5

0.2Ib-Imax 0.5(感性)
           0.8(容性)   ±1.0      ±2.0

注：Ib标定电流，Imax最大电流。

2.3 起动
在参比电压，参比频率及功率因素为1.0的条件下，负载电流为0.004Ib(1级)仪表应能连续计量电量。

2.4 潜动
电压回路加额定电压的115%，电流线路中无电流时，在规定时间内仪表的测试输出不应产生多于一个的脉冲。

2.5 电压范围
正常工作电压：0.9Un-1.1Un      极限工作电压：0-1.15Un

2.6 功耗
电压线路功耗：≤1W和4VA       电流线路功耗：≤1VA

2.7 气候条件
正常工作温度：-25～+55℃
极限工作温度：-25～+60℃
存贮和运输温度：-25～+70℃


3.工作原理
电能表由分压器取得电压采样信号，分流器、互感器取得电流采样信号，
经乘法器得到电压电流乘积成正比的计数脉冲，通过分频，驱动计度器计量电电能。当两路电流相差大于12.5%时，输出窃电指示。

4.安装与使用
4.1 电能表在出厂前经检验合格并加盖铅封，即可安装使用。电能表应安装在室内或户外表箱内，安装表的底座应固定在坚固、耐火的墙壁上，建议安装高度1.8米，使用环境为-25～+45℃，相对湿度不超过85%，空气中应无腐蚀气体。
