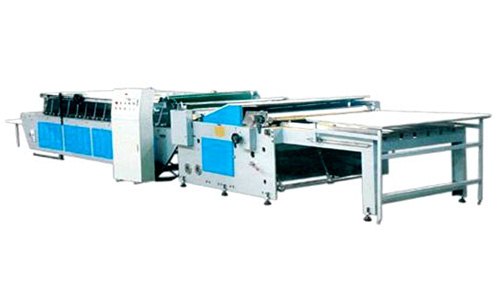

纸板从裱纸机压合部落到翻转机输纸板上，通过前规、侧挡板以及输纸板对纸板的前后和左右位置进行预定位。当纸板达到一定数量时，推爪将纸堆推送到预翻转机构抬升架上。预翻转机构是翻转前的准备步骤，通过链轮链条抬升机构将纸板抬升到顶部。 前翻转机构和后翻转机构是翻转机最重要的组成部分，在工作过程中起到承接纸板、翻转纸板以及收纸码纸的作用。这两部分主要由翻转轴、翻转架、气缸、摆架、承接板、收纸板、收纸旋转轴、丝杠等组成；翻转轴与翻转架通过键连接，由气缸通过摆架控制，实现翻转架在一定角度内的自由旋转，完成纸板翻转；后翻转机构是由气缸推动摆架摆动，再由摆架带动收纸旋转轴在一定角度内旋转；翻转机在翻转纸板的过程中，承受自身重量及纸板的重量，需用ANSYS仿真分析其最大接触应力场，验证翻转架及翻转轴的强度和刚度对翻转机安全及平稳运行尤为重要。 主传动系统是翻转机安全有序得运转与停车的动力源，是翻转机的重要组成部分。目前翻转机常用的翻转方式有：电气驱动、液压驱动、气压驱动。 主传动系统分为预翻转传动系统和翻转传动系统。预翻转传动系统由主电机减速器、主传动链轮、链轮座、推爪等组成；电机减速器是动力源，经传动轴将动力传递到链轮，链轮与翻转机输纸部链条啮合，驱动下输送推爪将纸堆推送到抬升部。抬升部链轮与链条啮合，驱动抬升架将纸板抬升到顶部。 hb-dg
