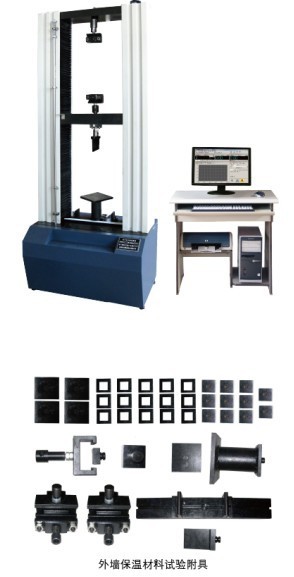

土工布试验机|土工布拉力试验机|土工布万能试验机
一、土工布试验机/土工布拉力试验机/土工布万能试验机功能与用途：
土工布拉力试验机主要用于新型建筑防水材料（包括新型防水卷材、布匹、纸张、防水涂料、防水密封材料等）的拉伸强度、顶破、刺破测试，既在设定的速度下，对标距内的试样进行拉伸，测出其断裂时的力，也可用于其它非金属材料的拉伸性能测试。
二、土工布试验机/土工布拉力试验机/土工布万能试验机技术指标
主要技术参数 WDW-10 WDW-20 WDW-50 WDW-100
最大试验力 10KN 20KN 50KN 100KN
测试范围 最大试验力的2%-100%
试验力度准确 优于示值的±1%
位移测量 分辨率为0.01mm
变形准确度 优于±1%
调速范围 1-200mm/min
试验空间 600mm
无极调速 采用直流伺服电机及控制系统
试验保护功能 过载保护
安全保护功能 限位过载保护
三、土工布试验机/土工布拉力试验机/土工布万能试验机控制系统界面如下：
试验操作界面：
试验数据分析界面：
分析板：
四、土工布试验机/土工布拉力试验机/土工布万能试验机特点：
1、 试验机主机：
1.1该机采用门式双空间结构；上拉、下压。
1.2调速系统采用伺服电机和调速器，性能稳定可靠，具有过流、过压、过载等保护装置。调速范围可达1～200mm/min。
1.3传动部分采用圆弧同步齿形带，精密丝杠副传动，传动平稳，噪音低，传动效率高。
1.4万向节采用 十字插销结构，而且具有摆角限制功能，一方面便于试样夹持，保证试验同心度，另一方面很好的消除了不规则试样对传感器的影响。
2、控制系统、操作软件及数据处理系统
2.1济南思达计算机控制系统，具有集成度高、性能稳定、调整方便等优点。可以对实验数据进行实时采集，对实验特性曲线实现实时动态显示该软件可处理试验力、位移、时间、变形的原始数据及由此派生的曲线。
2.2保护功能:该机具有软件和机械两种限位保护方式,超过最大负荷自动停机的比例可动态设定;具有过流、过压、过载等多种保护功能。
2.3对于负荷、变形通道可实现自动标示，直观方便。
2.4批量试验可实现曲线的分层次显示，曲线自动跟随。
2.5该软件可实现用户自定义的速度设定，速度的计算机调整。还可实现高精度的速度标定，随时调整速度档位和编码。
2.6监测试验过程：对试验过程中的试验力、变形、位移、曲线等多种参数可实现实时显示。
2.7软件权限分级管理功能：为了提高软件及数据的安全性，该软件可以通过设置不同的密码保护来实现分权限管理功能。
2.8结果再现功能：试验操作完成并存盘后，可根据用户需要在以后任意时间打开并对试验数据进行再分析。
2.9可根据用户需要选择负荷～变形、负荷～时间、负荷～位移、位移～时间、变形～时间等曲线来进行试验及数据显示、存储、分析及打印。
2.10曲线逐点遍历功能：可通过鼠标在曲线上点击力与变形值，以求得每一点的各种参量。
2.11结果对比功能：可以同时观察多个试验曲线，并可通过多个曲线的叠加、局部放大来实现待分析样品特性的比对。
2.12力接口：力通道接口及试验软件可根据用户需要配备各种传感器，并能进行标定、修改参数及正常试验。
2.13变形接口：变形通道接口及试验软件可根据用户需要配备各种类型的引伸计，并可进行标定、修改参数及正常试验。
2.14数据采样频率：可根据用户试验要求选择高速采样频率。
五、土工布试验机/土工布拉力试验机/土工布万能试验机系统基本配置
1、试验机主机                                           1套
1.1交流伺服电机                                         1套
1.2调速器                                               1套
1.3负荷传感器
