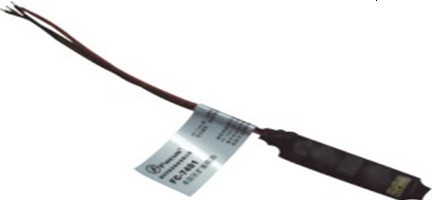

福科斯总线主机单防区地址扩展模块FC-7401
福科斯总线主机单防区地址扩展模块FC-7401适用于匹配FC-7448总线报警主机总线防区扩展，主要用于总线防区地址识别。FC-7401是一种拨码式单防区地址码发生模块，所接的线尾电阻是47K。
地址码的设置方法：
FC-7401上有8组手动拨码开关，用来设置FC-7401的防区号。方法是将8组开关分别对应的数字相加，所得出的数就是防区号。并把需要相加的数对应的开关拨到ON的位置。编码采用2进制形式，即1、2 、3、 4 、5、 6 、7 、8 个数字分别代表的防区编号是第1、 2、 4 、8、 16 、32 、64 、128防区。需要注意的是，此模块不能将地址防区设为001——008，因为无法用于FC-7448系列控制交流器。
单防区地址扩展模块FC-7401参数：
电流：500uA；单防区地址扩展模块
最低电压：8VDC
防区反应时间：400mS
操作温度范围：0-50℃
单防区地址扩展模块FC-7401接线：参照主机扩展模块对接线的要求。接到FC-7401上保单防区地址扩展模块FC-7401护回路的线长不许超过76米。将四条线分别分成红黑和黄黑两组，其中一组接上线尾电阻后再接入探头接线端子（其中电阻的接法有串联常闭型和并联常开型两种），另一组再串联信号线，即FC-7401与探头之间是串联的关系。
