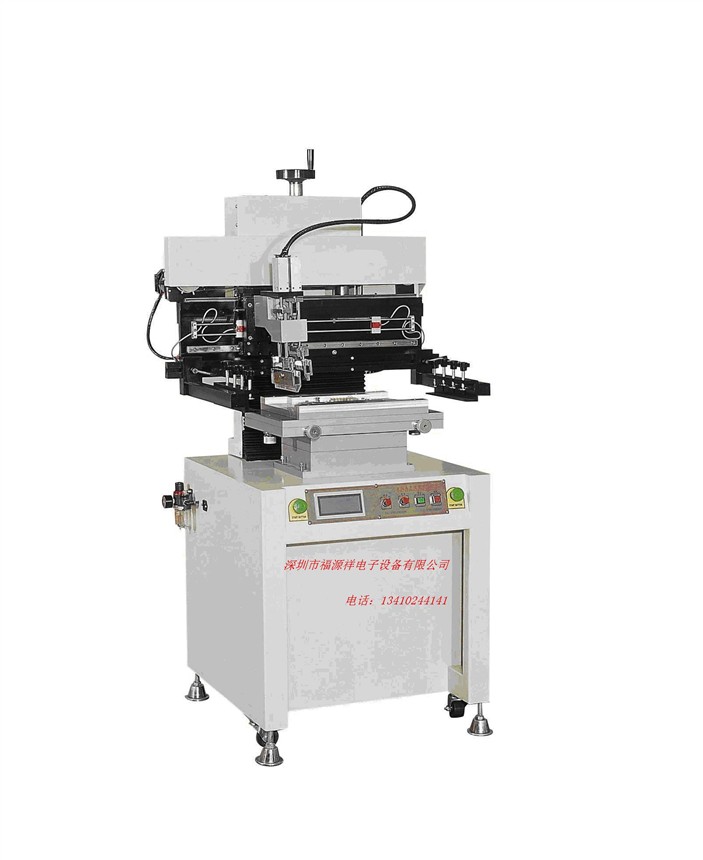

产品技术参数及特点:
印刷台面积 300X400mm
框架尺寸 370X470mm,420X520mm,550X650mm
基板尺寸 250X330mm
基板厚度 0.2-2.Omm
印刷位置的固定 PCB Outer Or Pin Positioning
台板微调 Front/back ±10mm R/L ±10mm
印刷精度 ±0.05mm
机器重复精度 ±0.02mm
最小间距 0.35mm
使用空压 4-6kgf/cm2
使用电源 单相220V,50/60Hz,100W
机器尺寸 L900XW900XHl650mm
机器重量 约(about)250kgs
1.使用伺服系统方便准确定位。
2.采用精密导轨和台湾STK变频马达来驱动刮刀座,确保印刷精度。
3.印刷刮刀可向上旋转45度固定,便于印刷网板及刮刀的清洗及更换。
4.刮刀座可前后调节,以选择合适的印刷位置。
5.组合式印刷台板具有固定沟槽及PIN,安装调节方便,适用于单,双面板的印刷。
6.校版方式采用钢网移动,并结合印刷(PCB)的X、Y、Z。校正微调方便快捷。
7.采用三凌FX系列PLC及按键式控制,简单、方便更适于人机对话。
8.可设定单向及双向,多种印刷方式。
9.具有自动计数功能,方便生产产量的统计。
10.刮刀角度可调,钢刮刀,橡胶刮刀均适合。
11.触摸屏具有屏保功能,时间可任意调节,保护触摸屏使用寿命。
12.具有擦网报警功能,便于准时擦洗网板,保证印刷质量。
13.采用EW独特的程式设计,印刷刮刀座调节方便。
14.印刷机速度显示,可任意调节。
印版形式 平版 类别 特种印刷机
印刷颜色 单色 适用对象 PCB
适用材质 任何材质 品牌 FY
