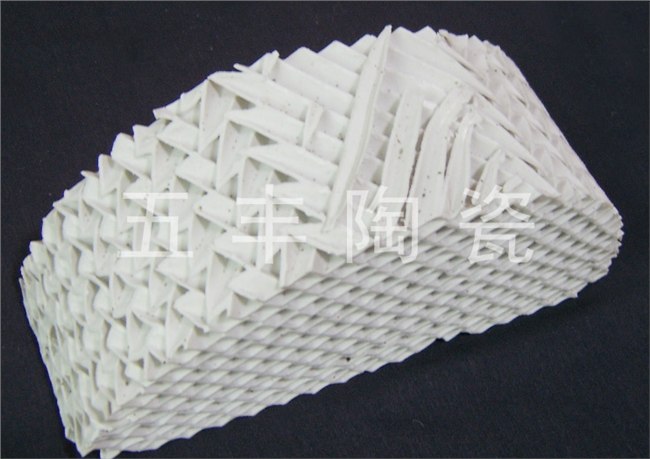

陶瓷波纹填料
   陶瓷波纹填料是由许多具有相同几何形状的波纹片单元体相互平行叠加组成，其应用外型为立方体单元圆柱体单元等。由于陶瓷波纹填料的独特结构充分利用了陶瓷材料的卓越性能使填料更加规整，其分离效率与格栅式塔散堆填料相比，它具有表面积大，通量大，阻力小，效率高，耐高温（可达1000℃以上，压降低，处理量大，持液量小，放大效应不明显，操作弹性大等优点，是一种耐腐蚀耐高温的新型的理想填料。特别适用于对压降和理论板数有严格要求的高温腐蚀性物料的精馏，吸收等分离过程。
陶瓷瓷波纹规整填料的选材为：主要成分优质铝粉、粘土、石英、长石，按科学配比并配以部份稀有元素，通过烘干、筛选、球磨成瓷泥，加上几道成型工艺成型、成坯、烘干、煅烧精制而成，它含有铝、硅等多种稀有元素。
陶瓷波纹板填料（陶瓷规整填料）的型号有100 -750X/Y，X，Y分别纹倾角度为30°，45°，X,Y前面阿拉伯数字为波纹填料比表面积。填料盘径可以有100-800mm，也可按用户要求设计制造。
轻质强化瓷波纹规整填料在直径400mm或者450mm以下制成整盘形，直径800mm以下制成六块拼制形，800mm以上呈９块或更多拼制形。由于填料无弹性，填料直径一定要小于塔内径几毫米，填料与塔壁之间的缝隙可用玻璃纤维、石绵或聚乙烯带填装，以防壁流及填料与塔壁之间的磨损。
一般说来，X型具有较小的压降，而Y型则具有更好的传质性能。为了兼顾压降和传质性能，可在板上开孔。由于规整填料无明显的放大效应，其表面粗糙度过材质独具的抗腐蚀特性，在石油化工的蒸馏、汽提、吸收、抽提等传质过程中，有着广泛的应用前景和明显的商业竞争优势。
我司生产下列定型产品，并可根据用户委托，生产不同比表面积的非定型规整填料。
主要适用范围：
  1：对压降和理论板有严格要求的腐蚀性混合物的精馏吸收，解吸等。
  2：真空至加压体系的操作过程。
  3：卤化有机化合物的精馏。
  4：用于特珠钢，玻璃钢，和搪瓷等，耐腐蚀的塔器内件。
  5：用于换热器，除务器或催化剂，载体等。
执行标准：
中华人民共和国化工行业标准GB／T 18749-2002《耐化学腐蚀陶瓷塔填料技术条件》。
主要规格型号
100X 125X 160X 250X 350X 450X 500x 550X 650X 700x
100Y 125Y 160Y 250Y 350Y 450Y 500y 550Y 650Y 700y
化学成份及性能
SiO2 Al2O3 Fe2O3 CaO MgO 灼失 耐酸度
≥72% ≥23% ≤0.5% ≤1.0 ≤1.0 ≤5.0 ≥99.8
物理性能
密度 吸水率 耐温度 温度急变性能 抗压强度 莫氏硬度
2.5g/cm3 ≤0.5% ≥800℃ 0-180℃ ≥130Mpa ≥7级
几何特性
型号 空隙率(%) 片厚
mm 堆积密度
(kg/m3) 齿形角(o) F因子
m/s(kg/m3)1/2 理论块数
(块/m) 压力降mm/hy/m
700y(x) 70 0.8±0.1 680 80 1.2-1.3 6-7 5.3
650y(x) 71 0.8±0.2 640 80 1.2-1.5 6-7 4.8
550y(x) 73 0.8±0.2 600 80 1.4-1.8 5-6 4.6
500y(x) 74 1±0.2 590 80 1.3-1.5 4.5-5 5.1
450y(x) 76 1±0.2 552 80 1.5-2 4-5 4.4
400y(x) 83 1.2±0.2 530 80 1.6 4-4.5 2.8
350y(x) 80 1.2±0.2 490 80 2 3.5-4 2.6
300y(x) 81 1.3±0.2 470 80 2.2 3-3.5 2.5
250y(x) 82 1.4±0.2 450 80 2.5 2-3 2.2
160y(x) 84 2.2±0.2 384 80 2.8 1.5-2 1.8
125y(x) 85 2.5±0.5 370 80 3 1-1.5 1.5
100y(x) 87.5 2.5±0.5 320 80 3.5 1 1.3
说明：倾斜度 x.30°y.45°
100y(x)型
适中的表面积高空隙率大处理量的陶瓷波纹填料，特别适用于炼油加工高酸值
原油以防止环烷酸的腐蚀，卓越的抗腐蚀性能，是其它材质填料无法达到的，
用于石油化工企业，脱硫装置和塔器。

250y(x)型：
规整陶瓷波纹填料 与常规填料相比，处理量增大50%以上；
每块理论板数阻力降为0、4-1mbar;
每m填料相当2-3理论板数；
具有较理想的比表面积和满意的空隙率，且通量大，尤其在分离含矿物盐水溶
液反应混合物，有机酸水溶液精镏、硫酸介质吸收（解吸）等过程中，是其它
各种填料难以比较的。

350y(x)型
比表面积增大，适用于分离效果要求较高的塔器，同时适用于需要高真空的减
压过程，是玻璃、玻璃钢、搪瓷等塔器内耐高温，耐腐蚀的理想填料

450y(x)型
理想的表面积高传质效率，最经济的负荷范围为F因子1.5-2。理论板数4-5级，
适用于对压降和理论板数有严格的要求，腐蚀性混合物的精溜，吸收（解吸）。
在石油化工精细化工，医药化工，等行业中广泛的应用。

700y(x)型
规整700Y/X型强化瓷质波纹填料高性能高质量，高比表面积的陶瓷波纹填料。
常用于精密高效的精溜
