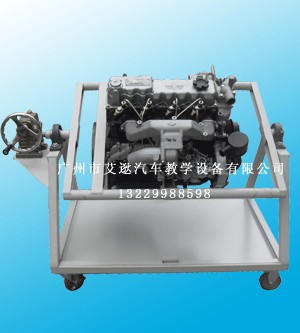

柴油发动机拆装实训台 汽油发动机拆装实训台
1、示教板与发动机配合使用,显示面板与发动机及翻转架之间采用进口防水快速插头连接,方便组合与分离,拆装时可分离示教板便于拆装,发动机装复后连接插头可检验装配结果。
2、铝塑板板上丝印有电路原理图和检测端子,可以供示波器、万用表检测电信号;
3、显示面板上配有执行器工作LED指示灯显示执行器工作状态,数字显示表实时显示传感器的电压值;
4、配备有专用诊断插头,可以完成电控发动机故障检测;
5、*配备技术培训指导书、产品使用说明书、实训指导书,同时提供电子文档,并将相应文档安装到多媒体教学软件里面,多媒体教学管理平台可以通过投影播放;
6、*配备RS232接口、智能故障设置及多媒体教学管理平台。故障设置采用ARM7单片机开发而成,连接电脑可以进行控制,可以设置电路短路、断路、虚接等故障类型。
工艺要求:
1、*显示面板和控制面板采用彩色丝印文字和图片,保证不怕油、水、太阳晒,至少5色以上;
2、*采用铝合金面板,表面氧化喷漆;
3、*台架采用除锈、磷化处理后喷塑处理,移动台架采用三寸加重型角轮;
4、*零件安装孔采用激光雕刻;
5、*面板外框采用304不锈钢制作;
