产品简介：

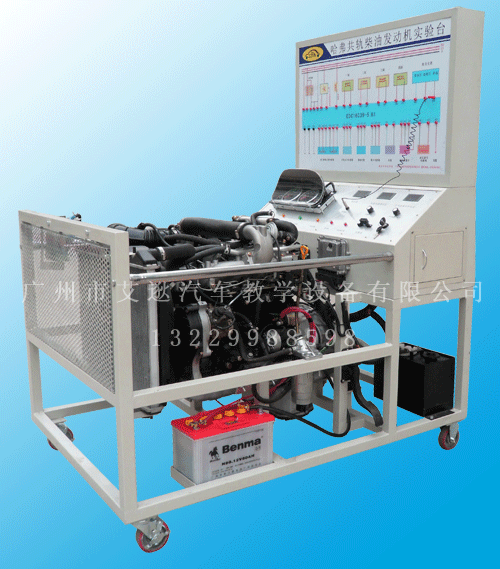

本实验台以全新长城2.8L电控共轨柴油发动机实物为基础，由主台架、控制台和检测台三部分组成。适用于中高等职业学院和培训机构的汽车电控共轨柴油发动机构造与维修实训教学，能够满足对电控共轨柴油发动机的结构、工作原理、故障设置及诊断的教学需要。本实验设备操作方便，安全可靠，易于维护。
标准配置：
一、 主台架
配备长城2.8L电控共轨柴油发动机总成、所有的传感器、执行器、供油系统、散热系统、电源系统、进排气系统（带涡轮增压）、油门操纵机构等；
    二、控制台
铝合金面板设有组合仪表、控制电脑ECU、点火开关、OBDII诊断座（电脑数据检测端口）、3个数字式电压表：蓄电池充电电压表、传感器参数显示与检测数字表；2个指针表：进气真空压力表、机油压力表；喷油频率LED显示灯；传感器信号模拟装置；控制台侧面设有集成电路故障设置器。
    三、检测台
面板设有彩色发动机电控系统电路原理图、外接式的检测端子。
功能特点：
   一、展示功能：
        在发动机总成基础上，各相关系统按合理位置排布，直观展示汽车动力系统及发动机控制系统和相关工作附件的结构组成与工作原理；
二、动态运行功能：
在发动机总成基础上，配备各相关辅助控制系统，各传感器、执行器齐全有效，发动机运行正常，适合做发动机各种工况实验（冷车怠速、热车怠速、慢加速、慢减速、正常加速、正常减速、急加速、急减速等）。
三、实时显示功能：
1、组合仪表（显示发动机转速、水温、燃油量、电控故障灯、机油压力过低故障灯等）；
2、数字表（显示充电电压值、节气门位置传感器、水温传感器等参数的电压值及其变化等）；
3、指针表（显示进气真空度、机油压力等参数）；
4、高亮LED灯（显示喷油器工作频率及节气门开度）。
四、检测功能：
外接式检测端子，可直接在面板上进行各传感器、执行器及电控单元的信号检测与分析。
五、传感器信号模拟功能：
可对发动机各控制系统主要传感器进行信号模拟（无级线性调整），并实时检测因传感器输入信号的变化而导致的发动机、自动变速器系统运行状态的改变。
六、自诊断功能：
配备OBDII故障诊断座（电脑数据检测端口），可连接专用解码器对发动机电控系统进行故障码读取、故障码清除、数据读取、波形分析、执行元件测试等检测实验。
七、故障设置功能：
集成电路故障设置器采用21路大电流集成线路板和具有3个档位的开关。可设置多达21个单独故障或几百个复合故障，并拥有通断路设置和虚接式设置故障二种功能，加强学员对电路故障的诊断、分析和排除的能力，便于相关的考核。
八、直观的电控系统原理图，方便对照实物进行整体发动机电控系统结构和原理的教学。
九、各功能区清晰，合理的工业造型，整体结构合理，安全系数高。

工艺：
1、控制台面板采用厚3mm铝合金面板，内容采用腐蚀雕刻而成，不变形不掉色（保持10年不掉色）；
2、检测面板采用进口8mm厚PVC底板，不变形、坚固耐用；采用高强度高粘性的喷绘底膜材料，不易脱落、不易掉色（保持5年不褪色）；
3、主台架、控制台、检测台采用优质钢材，坚固耐用，高温喷塑，漆面亮丽；带刹车的脚轮，方便移动和固定；
参数：
     尺寸：（长*宽*高）1450*1000*1600（mm）
     重量：400kg
