产品简介：

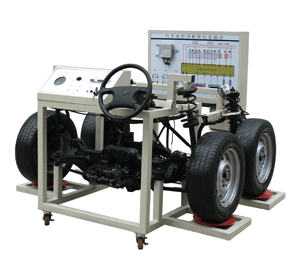

本实验台以凌志400电控动力转向系统实物为基础，由主台架、控制台、检测台三部分组成。适用于中高等职业学院和培训机构的汽车电控动力转向构造与维修实训教学，能够满足对电控动力转向系统的结构、工作原理、故障设置及诊断的教学需要。本实验设备操作方便，安全可靠，易于维护。
标准配置：
一、 主台架
配备凌志电控动力转向系统总成。前悬挂系统、方向机总成（带控制电磁阀）、助力泵、方向柱（电动可调式，并带点火开关总成）、方向盘、轮胎、转角盘、驱动电机、可调式模拟转向阻力加载装置等。
二、 控制台
液压助力主油压表、左右动力缸油压表、电路开关和漏电保护装置、电路故障设置装置、直流12V电源。
三、 检测台
面板设有电控液压助力转向系统结构和工作原理电路图、控制电脑ECU、LED显示灯、外接式检测端子。
   四、附件
       使用维护说明书、合格证、保修卡。
功能特点：
一、 动态运行功能：在原厂电控动力转向系统基础上，配备各相关辅助控制系统，各传感器、执行器齐全有效，电控动力转向系统运行正常，适合做电控动力转向系统各种工况实验；实际反映不同的车速、转向阻力、转向角度、转向的快慢等参数变化时的电控动力助力情况。
1、 可做明显的有助力与无助力的对比实验，并可通过调整模拟转向阻力加载装置反映实际行车时不同的转向阻力变化导致一系列的转向参数变化情况。
2、 通过模拟车速装置，真实反映高速行驶时动力控制电磁阀的工作，从而让学生理解高速时转向的最佳助力时的稳定作用（减少助力，使高速行车时车身更稳定）。
3、 可实际做转向柱的伸缩、前后调整并带记忆和点火锁匙对转向柱的锁定等功能实验。
4、 可做模拟前轮定位调整实验。
二、 实时显示功能：
1、 通过指针式压力表显示助力主油压、左右动力缸工作油压及其液压变化情况；
2、 LED灯显示电磁阀的工作情况。
三、 检测功能：
外接式检测端子，可进行各传感器、执行器及电控单元的信号检测与分析。
四、 故障设置功能：
本实验台的故障设置器可设置6个单独故障，便于培养学生故障诊断与分析能力。
五、 直观的结构、工作、电路原理图，方便对电控动力转向系统结构和原理的教学需要。
工艺：
1、面板由进口底膜喷绘制作而成，耐用不易褪色；
2、主台架、检测台、控制台采用优质钢材，坚固耐用，高温喷塑，漆面亮丽；带刹车的脚轮，方便移动和固定；
  参数：
     尺寸：（长*宽*高）1700*1000*1650（mm）
     重量：130kg
       外接电源：380V、220V
