江苏明珠试验机械有限公司

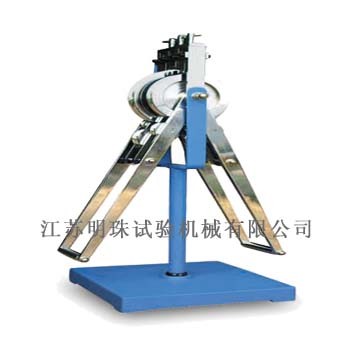

MZ-2005 电工导管弯曲试验机

特点及用途：



本试验机适用于绝缘电工套管等材料的弯曲试验，弯曲的总角度为180，试验后观



察试样有无裂痕。符合：GB/T14823.2《电工安装用导管特殊要求刚性绝缘材料平



导管》、JG/T《建筑用绝缘电工导管及配件》及ZBG33008《聚lu乙烯塑料波纹电



线管》等要求。本试验机能在一台设备上测试标准规定的三种导管，不需要更换



成形模及弯曲型锟。且操作方便、直观可靠，因此，应用愈来愈广。



技术参数：


1.试样导管直径：16mm 20mm 25mm


2.成形模槽底半径：48mm 60mm 75mm


3.弯曲型锟中心轨迹半径：84mm 105mm 131.25mm


4.成形模及弯曲型锟槽半径：8.1mm 10.1mm 12.6mm


5.弯曲型锟槽底直径：24mm 30mm 37.5mm


6.试样弯曲总角度：180°


7.外形尺寸：350mm×320mm×850mm


8.重量： 30Kg
