PB系列耙斗装岩式绞车

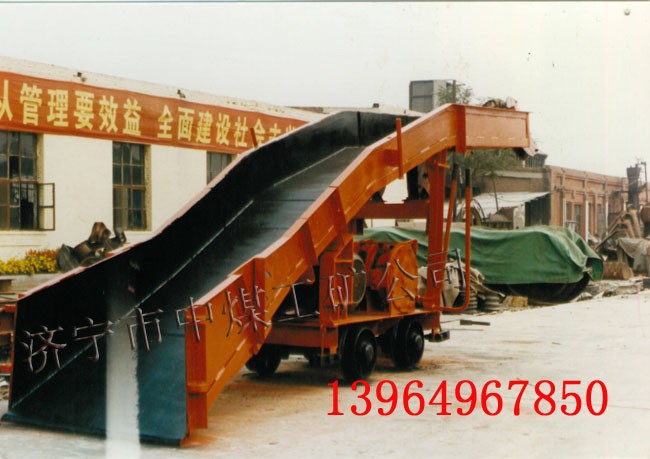

产品名称：P-15B耙斗装岩机，P-30B耙斗装岩机，P-60B耙斗装岩机，P-90B耙斗装岩机，P-120B耙斗装岩机

各机型主要部件外开尺寸及重量：

规格型号   耙斗尺寸     自重    进料槽尺寸  自重     中间槽尺寸   自重     卸料槽尺寸 自重
P-15B  1125*680*460 320KG  1420*1200*560  200KG   2190*870*1660   1500KG  1495*872*410   203KG
P-30B  1235*900*610  459   1395*1450*700  480   2300*1150*1650   1900KG  1630*1170*550  309KG
详细说明：
1、耙斗式装岩机用在岩巷掘井中配以1.1立方矿车或箕斗进行装载作业，适于净高（P-15B、P-60B大于2m，P-60B大于2.4m,）的巷道，具有装岩效率高，结构简单，可靠性好，应用范围广等特点，不但可以应用平巷，而且可以在30度以下的斜巷使用，是提高掘井速度，实现掘井机械化的一种主要设备。

2、耙斗装岩机是通过绞车的两个滚筒分别牵引主绳，尾绳使耙斗作往复运动把岩石扒进料槽，自料槽卸料口卸入矿车或箕斗而实现装岩作业。

2、该机主要由固定楔、尾轮、耙斗、台车、绞车、操纵机构、导向轮、料槽（井料槽、中间槽、卸料槽）以及电氯部分等组成。

装岩操作按下列顺序进行：
1．检查施工地点安全。
2．检查耙斗机各部件是否完好，灵敏可靠，钢丝绳断丝是否超限。
3．设备试运转。
4．进行耙装作业。
5．耙装作业结束后清理工作地点文明卫生。
6．  合上张力启动器隔离开关，按动耙装机的启动按钮、开动耙装绞车。
7.  操作绞车的离合器把手、使耙斗沿确定方向移动。
8.  操作耙装机时，耙斗主、尾绳牵引速度要均匀、协调．以免钢丝绳摆动跳山滚筒或被滑轮卡住。
9.  机器装矸时，不准将两个手把同时拉紧，以防耙斗飞起。
10.  遇有大块岩石或耙斗受阻时，不得强行牵引耙斗，应将耙斗退回1～2m重新耙取，以防断绳或烧毁电功机。
11.  不准在过渡槽上存矸，以防矸石被耙斗挤出或被钢丝绳甩出伤人。
12.  当耙斗出绳方向或耙装的夹角过大时，司机应站在出绳的相对侧操作，以防耙斗窜出溜槽伤人。耙岩时，耙斗运行段及钢丝绳滑轮锚桩附近2m内不准有人。
13.  在拐弯巷道耙装时，若司机看不到工作面情况，应派专人站在安全地点指挥：
14.  耙岩距离应在作业规程中规定，不宜太远或太近。耙斗不准触及两帮和顶部的支架或碹体。
15.  耙装机在使用中发生故障时，必须停车，切断电源后进行处理。
16.  工作面装药前，应将耙斗拉到刮板输送机上，切断电源，用木板档好电缆、操作按钮等。爆破后，将耙装机上面及其周围岩石清理干净后，方可开车。
17.  在耙装过程中，司机应时刻注意机器各部的运转情况，当发现电气或机械部件温度超限、运转声音异常或有强烈震动时，应立即停车(停电)，进行检查和处理。
18． 耙装完毕或接到停机信号时，司机应立即松开离合器把手．使耙斗停止运行，并停机停电。
19.  正常停机，应将耙斗拉出工作面一定距离，打开离合器，按动停止按钮，切断耙装机电源。

装岩机主要用途：适用于水平和倾斜角小于35度的斜井上山及90度拐角巷道中装载。 P、PD、YPD系列耙斗装岩机适用于各种金属矿、非金属矿、煤矿、铁路涵洞、水利等建设工程在巷道掘进中配备矿车或箕斗进行装岩作业。它不仅可以在平巷中使用，而且可以在倾角小于30度的斜巷或拐弯及拐弯角度达到90度的巷道中使用，并且还能同时进行掘进工序的平行作业，提高掘进速度。电气设备具有防爆性能，可用于有煤尘及瓦斯的矿井中。
耙斗装岩机参数型号
特性 P15 P30B P60B P90B
生产能力（m?3/h） 14—25 35—50 70—100 95—140
耙斗容积（m3） 0.15 0.3 0.6 0.9
主绳牵引力（kN） 7.2—10.4 13.5—19.5 23.3—32.7 32—50
轮距（mm） 600 600
