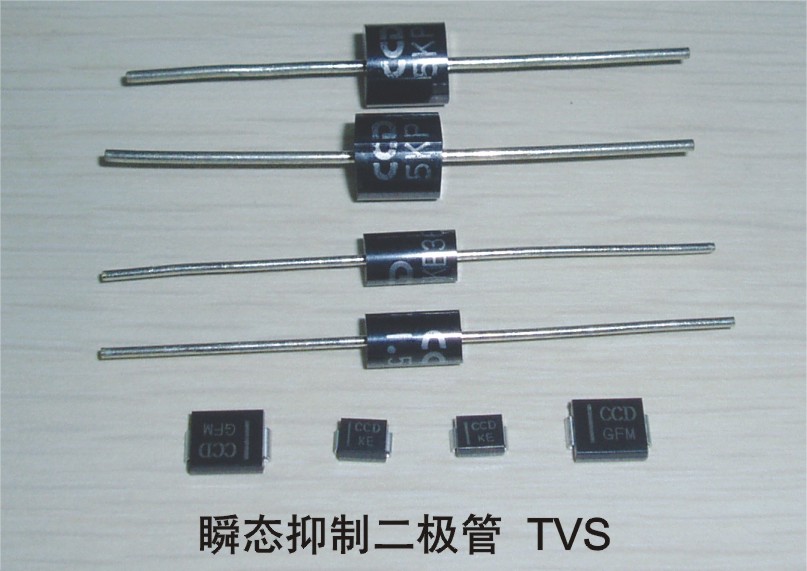

瞬态抑制二极管是一种限压型的过压保护器件,它叫TVP、ABD,以pS级的速度把过高的电压限定在一个安全的范围之内,从而起到保护后面电路的作用。广泛应用在半导体以及敏感的电子零件过电压、ESD保护上,主要包括:消费类产品、工业产品、通讯、计算机、汽车、电源供应品、家用电器以及军事、航天航空导航系统以及控制系统上。它反应速度快,电压抑制能力强。有SMAJ、SMBJ、SMCJ、SMDJ、P4KE、SA、P6KE、1.5KE、3KP、5KP、15KPA、20KPA、30KPA系列和低电容的SAC(500W,50pF)、LEC(1.5KW,100pF)系列。产品通过一系列的安全可靠认证,如UL、无铅认证,符合IEC61000-4-2 ESD、IEC616430321:2001测试标准。
瞬态抑制二极管 它是一种响应速度极快的(ps级)浪涌电压抑制器件,不蜕化,对过电压敏感的电子元件以及易遭静电破坏的设备能进行有效的保护,其广泛应用在通讯,安防,电脑,汽车电子,电源适配器,家用电器以及军事、航天导航领域等。主要产品系列有SMAJ,SMBJ,SMCJ,SMDJ,SA,P6KE,P4KE,1.5KE,5KP,15KP,20KP,30KP产品齐全,
主要参数
1):SMBJ------功率600W; 2:封装:DO-214AA(贴片); 3:包装:500PCS/盘
2):SMAJ------功率400W; 2:封装:DO-214AC(贴片); 3:包装:2000PCS/盘
3):SMCJ------功率1500W; 2:封装:DO-214AB(贴片); 3:包装:500PCS/盘
4):SMDJ------功率3000W; 2:封装:DO-214AB(贴片); 3:包装:500PCS/盘
5):SA----------功率500W; 2:封装:DO-15(插件); 3:包装:2000PCS/盒
6):P6KE-------功率2000W; 2:封装:DO-15(插件); 3:包装:2000PCS/盒
7):1.5KE------功率1500W; 2:封装:DO-201(插件); 3:包装:1000PCS/盒
8):5KP--------功率5000W; 2:封装:P600(插件); 3:包装:500PCS/盒
9):15KPA----功率15000W; 2:封装:P600(插件); 3:包装:500PCS/盒
选型事项:
A:在选用瞬态电压抑制二极管(TVS)时,必须考虑电路的具体条件,一般应遵循以下原则:
箝位电压Vc(MAX)不大于电路的最大允许安全电压。
B:最大反向工作电压(变位电压)VRWM不低于电路的最大工作电压,一般可以选VRWM等于或略高于电路最大工作电压。
C:额定的最大脉冲功率,必须大于电路中出现的最大瞬态浪涌功率。
P6KE系列:
p6ke6.8a p6ke6.8ca p6ke7.5a p6ke7.5ca p6ke8.2a p6ke8.2ca p6ke9.1a p6ke9.1ca p6ke10a p6ke10ca p6ke11a p6ke11ca p6ke12a p6ke12ca p6ke13a p6ke13ca p6ke15a p6ke15ca
p6ke16a p6ke16ca p6ke18a p6ke18ca p6ke20a p6ke20ca p6ke22a p6ke22ca p6ke24a p6ke24ca p6ke27a p6ke27ca p6ke30a
