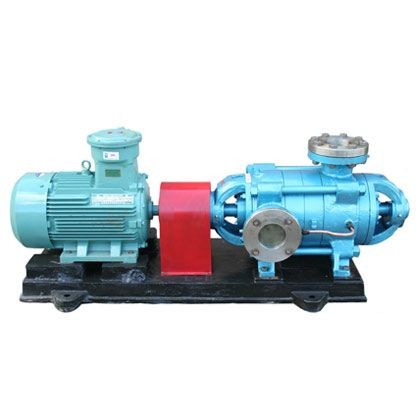

DYⅠDYⅡDYⅢDY  YD型离心泵均系单吸多级节段式离心油泵。适用于石油化工厂，用来输送不含固体颗粒的粘度小于120厘沲的石油和石油产品。介质温度t –20℃～150℃，允许进口压力0.6MPa。

DY型多级离心油泵参数范围


流量Q  6～8503/s
扬程H  48～648m
以上范围的离心泵均可在我厂的测试中心（全国最大）进行实型离心泵实验。

DY型多级离心油泵型号说明


DY155-67×5
DY－单吸多级节段式离心冷油泵
Ⅰ－Ⅰ类材质，铸铁；Ⅱ类为铸刚；Ⅲ类为铸不锈钢
155－设计流量（m3/h）
67－单级设计扬程（m）
5－离心泵级数
40YD－40×5
40－进口直径（mm）
YD－单吸多级离心冷油泵，铸铁材质
40－单级设计扬程（m）
5－离心泵级数

DY型多级离心油泵结构型式


1）进出口：100YD16型离心泵为水平吸入，垂直吐出，其余为垂直吸入垂直吐出。
2）油封：可以采用机械密封或填料密封。轴封有冷却。
3）轴承型式及润滑：滑动轴承强制循环润滑型式有DY850－125型离心泵：滑动轴承油环飞溅稀油润滑型式有DYⅠ85－67 DYⅠ155－67和DYⅡ155－67型离心泵；其他均为滚动轴承，油脂润滑。
4）支承：DYⅡ155－67型泵的支承为中心支承，其余泵为脚支承。

DY型多级离心油泵旋转方向
离心泵从电机端看，泵为顺时针方向旋转。

DY型多级离心油泵主要零件材质
过流部件材质DYⅠ、DY、YD为铸铁，DYⅡ为铸钢，DYⅢ为铸不锈钢。

DY型多级离心油泵成套范围
成套供应泵，防爆电机、公用底座或本身底座、止回阀、闸阀和备件。
