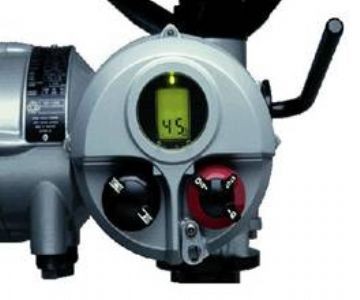

英国rotork IQ IQM IQT智能型电动执行器

强力推荐：Rotork IQ 智能型电动执行机构-精益求精
1.IQ选型及技术参数表
 执行器输出转速（50Hz）18 24 36 48 72 96 144 192
 执行器型号
 扭矩（Nm）  IQ10  34
 功率（KW)0.05 0.07 0.09 0.11 0.15 0.19
2.IQ12 81  68 48 41
 功率（KW)0.13 0.16 0.21  0.23
 3.IQ18 108
 功率（KW) 0.17 0.21 0.23
 4.IQ20 203 176 142 102
 功率（KW)0.32 0.40 0.53 0.64 0.76 0.80 0.81
 5.IQ25 400 298 244  230 149
 功率（KW)0.63 0.78 0.77  1.06 1.29 1.19
 6.IQ35 610 542 474 366 257
 功率（KW) 0.96 1.19 1.42 1.50 2.06  2.04 2.06
 7.IQ40 1020 845 680 542 406
 功率（KW)1.60 1.98 2.22 2.14 2.94 3.03 3.24
 8.IQ70 1490 1290 1020 745 645 542
功率（KW)2.34  2.91 3.37 3.21 4.41 4.16 5.14 5.59
9.IQ90 2030 1700 1355 1020 865 730
 功率（KW)3.19 3.96 4.44 4.29 5.87 5.68 6.92 7.55
10.IQ91 1355
 功率（KW)10.82 13.98
 11.IQ95 3000
  功率（KW)5.81
  注：IQ-IB/IS结合可达43,386Nm（多转式）；IQ-IW结合可达137,000Nm（90度输出）
 机械数据
 12.执行器 IQ10 IQ20 IQ35 IQ40 IQ70 IQ90 IQ95 IQ12 IQ25 IQ18
  法兰型号ISO5210 F10 F14 F16  F25 F30
  执行器重量(Kg) 32 52 75 215 230 220 最大允许阀杆直径 A型 mm 32 38 54 64 70  73(Z型) 83(Z型)
 螺纹接口 IQ10--IQ95 均为一个M40和两个M25或一个1.5"和两个1"
 设计寿命 10,000次开/关
 工作频率 60次/小时
 工作温度 -30摄氏度-- +70摄氏度
 13、IQM——频繁调节智能型电动执行器
 动作频率：1200次/小时
 控制方式：可控硅
 防护等级：IP68（3米下水深正常工作48小时）
 机械结构简单
高度集成模块化
双层密
