详细介绍:
基本特点:

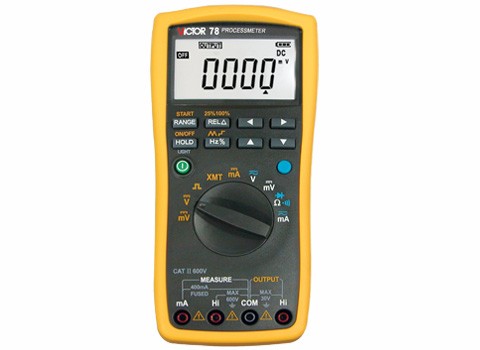

1、 将数字多用表与过程信号源合二为一的现场过程维护工具
2、 测量功能:
交直流电压、交直流电流、欧姆、频率、短路蜂鸣测试、二极管测试、
相对值测量,
3、 测量显示4000字,基本精度为0.2%,测量速率3次/秒
4、 可选择手动式或自动量程,测量值显示保持
5、 输出功能:
直流电压、直流电流、频率、模拟变送器
6、 输出设定位4位,基本精度为0.2%
7、 输出直流电流时,可同时显示mA和%值;25%和100%的手动步进、自动步进及自动斜坡的电流输出功能
8、 大屏LCD双显示,带白色LED背光
9、 采用面板校准技术,无需打开机壳便可进行校准
10、可用碱性电池供电、Ni-Hi电池供电、可选充电器,电池仓门可方便更换电池和保险丝,在使用中可实时显示电池电量状况以及在线充电
11、简便的人机操作,并具有自动背光关闭和自动电源关闭功能,适合现场使用
测量基本技术指标 (适用于校准后一年内、23℃±5℃、0~70%RH、精度=±(%读数+LSD))
测量功能 量程 测量范围 分辨力 精 度 备 注
直流电压
DCV 4V -4.000V~4.000V 1mV 0.2%+4 输入阻抗:10MΩ
40V -40.00V~40.00V 0.01V 0.2%+4
400V -400.0V~400.0V 0.1V 0.2%+4
交流电压
ACV
(40Hz~500Hz)
(5%~100%RANG) 400mV 0~400.0mV 0.1mV 1%+4 输入阻抗:10MΩ
< 100pF
4V 0~4.000V 1mV 0.5%+4
40V 0~40.00V 0.01V 0.5%+4
400V 0~400.0V 0.1V 0.5%+4
直流毫伏电压
DCmV 40mV -40.00 mV~40.00mV 0.01mV 0.2%+4 输入阻抗:10MΩ
400mV -400.0mV~400.0mV 0.1mV 0.2%+4
欧姆
OMH 400Ω 0~400.0Ω 0.1Ω 0.2%+4 开路电压:0.4V
精度中不包含引线电阻
4KΩ 0~4.000KΩ 1Ω 0.2%+4
40KΩ 0~40.00KΩ 0.01 KΩ 0.2%+4
400KΩ 0~400.0KΩ 0.1 KΩ 0.2%+4
4MΩ 0~4.000MΩ 1 KΩ 0.2%+4
40MΩ 0~40.00MΩ 0.01 MΩ 1%+4
直流电流
DCA 40mA -40.00mA~40.00mA 0.01mA 0.2%+4 输入阻抗:1Ω
400mA -400.0mA~400.0mA 0.1mA 0.2%+4
交流电流
ACA
(40Hz~500Hz)
(5%~100%RANG) 40mA 0~40.00mA 0.01mA 0.5%+4 输入阻抗:1Ω
400mA 0~400.0mA 0. 1mA 0.5%+4
频率
FREQ 50Hz 0~50.0Hz 0.01Hz 0.1%+3
500Hz 0~500.0Hz 0.1Hz 0.1%+3
5KHz 0~5.000kHz 1Hz 0.1%+3
50KHz 0~50.00kHz 0.01KHz 0.1%+3
100KHz 0~100.0kHz 0.1KHz 0.1%+3
占空比 0.1%~99% 0.1% 1%典型 用于50Hz下10%至90%的占空比数值
二极管测试 1V 0.001V 10% 开路电压1.1V~1.6V
短路电流0.6mA
通断测试 ≤50ΩBB 0.1Ω
其他特性:
1、 DCV测量
共模抑制:50Hz / 60Hz > 100分贝
串模抑制:50Hz / 60Hz > 45分贝
ACV测量
