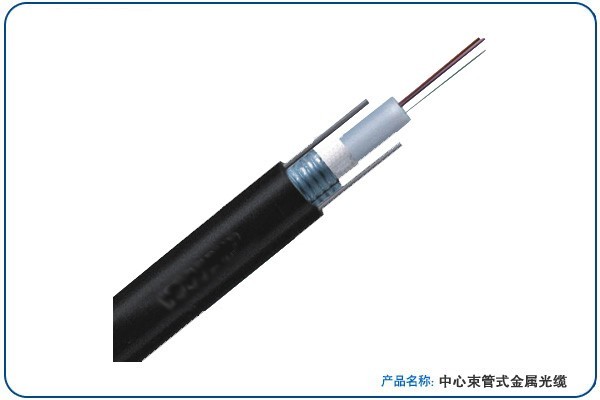

    产品名称:室外4芯中心束管式单模光缆
  产品类别:室外光缆

中心管束式金属光缆

技术特点：

结构紧凑、外径小、重量轻，复合钢带紧包束管，阻挡析氢渗透适合穿管、架空敷设。

光缆用途：

主要用于省内二级，三级干线及农话网络中作光通信传输线，也可用于引入线，适合架空、管道及直埋敷设。中心管内12根光纤分置于1个或1个以上的光纤中，各个光纤束用不同颜色的棉纱来区分。每个光束可包含4、6、8、10或12根光纤。

截面图：光纤

光纤填充膏

PBT松套管

加强钢丝

膨胀

包皱纹钢管

PE护套

机械性能：

缆芯数

（芯）
 光缆外径

（mm）
 短时允许拉力

（N）
 允许侧压

（N/100mm）
 抗冲击

（N．m）
 允许弯曲半径

（倍光缆外径）
 参考重量

（kg/km）

静态
 动态

1—12
 Ф8.5～Ф10.4
 ≥1500
 ≥1000
 5
 10
 20
 108


订购信息：

编号

 型号
 芯数


03030201
 中心束管式光缆
 GYXTW-2B1
 2芯

03030202
 GYXTW-4B1
 4芯

03030203
 GYXTW-6B1
 6芯

03030204
 GYXTW-8B1
 8芯

03030205
 GYXTW-10B1
 10芯

03030206
 GYXTW-12B1
 12芯
