江西普天数据电缆有限公司

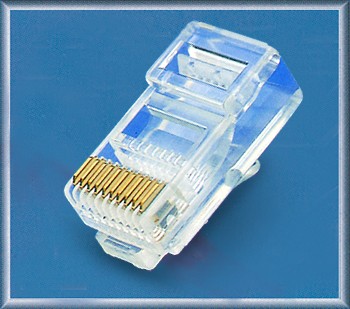

水晶头

■  概述：

是网络连接中重要的接口设备，因其外观像水晶一样晶莹透亮而得名为水晶头，主要用于连接网卡端口、交换机、电

话等。

■  应用：

CAT.5e/CAT.6/CAT.3水晶头是专为屏蔽和非屏蔽的综合布线系统设计，具有RJ45和RJ11型号。

● VoIP

● ISDN

● Token 令牌环

● 100 Mbps TP-PMD

● 155Mbit/622Mbit/1.2Gbit ATM

● 模拟和数据视频/TR-16 Acctive and Passive

● 10/100/1000Base TX Fast


■  机械性能：

● 壳体材料：PC UL94V-0

● 插针材质：磷青铜冲压件、管脚0.35mm

● 线    缆：AWG22~24

● 寿    命：大于750次

■  电气性能：

● 额定电压：125VAC RMS

● 额定电流：1.5AMP

● 直流电阻：100Ω最大值

● 绝缘电阻：在500VAC时，最小值为1000MΩ

● 绝缘强度：750VAC RMS 60Hz 1分钟

■  订购信息：
型号 描述
JXPT-PDS7-DF81-0022 CAT.5e非屏蔽用RJ45接头
JXPT-PDS7-DF81-0021 CAT.5e屏蔽用RJ45接头
JXPT-PDS7-DF82-0022 CAT.6 非屏蔽用RJ45接头
JXPT-PDS7-DF82-0021 CAT.6 屏蔽用RJ45接头
JXPT-PDS7-DF85-0022 CAT.3 非屏蔽水晶接头
