江西普天数据电缆有限公司

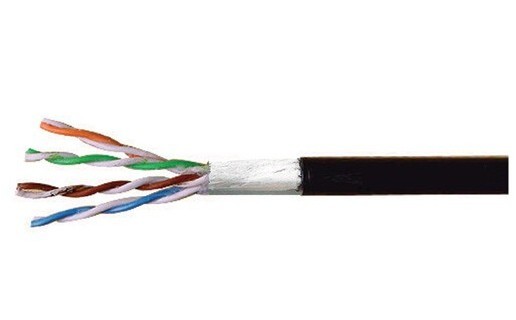

    产品名称:超5类4对室外阻水UTP电缆
  产品类别:超五类数据电缆

型号规格:

HSYY5e-Z 4*2*0.5

产品特性:

产品特性：
高性能超五类电缆充分满足在电气和机械性能的方面的要求。
完全符合Cat.5:EN 50173-1,ISO/IEC 11801Ed.2；Cat.5e:ANSI/EIA/TIA568-B。

烟密度：根据IEC61034

燃烧性能：根据IEC60332-1

线束颜色码：白蓝/蓝；白橙/橙；白绿/绿；白棕/棕

产品应用：结构化布线数据传输电缆；传输数字，语音，数据和视频信号，满足高端需求尤其适合所有D级链路和超五类的应用，包括ISDN，10兆以太网，100兆快速以太网，千兆以太网，4/16Mbit/s令牌环，TP-PMD/TP-DDI 125 Mbit/s,ATM155Mbit/s。

技术数据：
 电气性能：
 环路电阻（20℃时）：< 176Ω/km  容抗：50pF/m  阻抗：100±15Ω

Frequency(MHz)
 1
 4
 10
 16
 20
 31.25
 62.5
 100
 125

Attenuation(dB/100m)
 1.9
 3.7
 6.0
 7.8
 8.7
 10.9
 15.3
 19.8
 22.3

NEXT(dB)
 71
 61
 55
 52
 51
 48
 43
 40
 39

PS NEXT(dB)
 69
 59
 53
 50
 49
 46
 41
 38
 37

ACR(dB)
 69
 57
 49
 44
 42
 37
 28
 20
 17

PS ACR(dB)
 67
 55
 47
 42
 40
 35
 28
 18
 15

ELFEXT(dB)
 76
 68
 57
 52
 48
 44
 38
 34
 32

PS ELFEXT(dB)
 74
 68
 55
 50
 46
 42
 36
 32
 30

Return loss(dB)
 26
 29
 30
 30
 30
 30
 28
 27
 26


*上表所反映的数值为典型测量值

机械性能：

弯曲半径：

固定时：≥21mm

牵引时：≥42mm

拉伸强度：≤82N

温度范围：   安装时：0℃ ~+50℃   工作时：-20℃~+60℃

订购信息：

产品编号
 产品描述
 产品颜色
 包装单位

03010205
 Cat.5e 超五类4对室外阻水UTP电缆
 灰
 305米/箱
