深圳晶众业电子有限公司

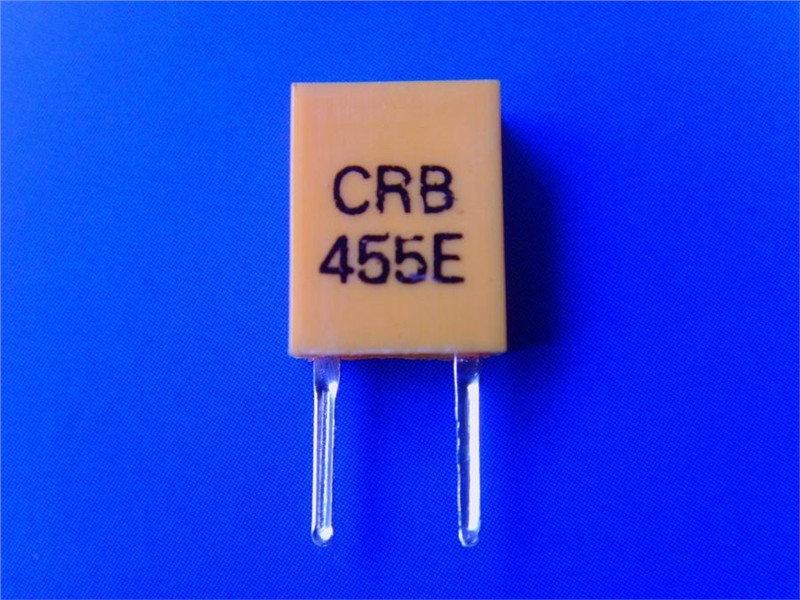

 一、产品型号：455E
  二、外型尺寸：（见图）
  三、电器性能：
  1、标准频率：455KHz
  2、频率偏差：≤±0.4％
  3、谐振电阻：≤20Ω
  4、静态电容：285PF±20％
  5、绝缘电阻：≥1000MΩ（min）
  6、冲击耐压：DC50V，AC15VP-P
  7、温度特性：±0.3％max（相对初始值）
  8、工作温度范围：-20℃～80℃
  9、储存温度范围：-40℃～85℃
  10、年老化率：≤±0.5％max（相对初始值）

  四、机械和环境性能：
  1、自由跌落（冲击）
  从75cm高度自由跌落到30mm厚的硬木板上，跌落三次，频率变化符合电器性能要求。
  2、振动：频率10～55Hz，振幅1.5mm，X，Y，Z方向各振动60分钟。频率变化符合电器性能要求。
  3、引出端强度
  拉力：固定陶振主体，沿引脚轴向施加1Kg拉力保持30±5秒，引脚无拔出或断裂现象。
  弯曲：引脚端头悬挂450g的重物，弯曲90°，时间2～3秒以相同速度返回原位置，再反向操作一次，引脚无松动现象和断裂现象。

  4、可焊性：从引脚末端至底部2～2.5mm处放入235℃±5℃的焊槽内，时间2±0.5秒，沾锡面＞90％。性能检验要求同振动。
  5、耐焊接热：从引脚末端至底部2～2.5mm处放入350℃±10℃的焊槽内，时间3.5±0.5秒，试验后，外观无异常，性能检验同振动要求。
  6、恒定湿热：在40±3℃，RH90％±2％，放置100小时，取出后恢复1小时，外观无异常，性能检验同振动要求。
